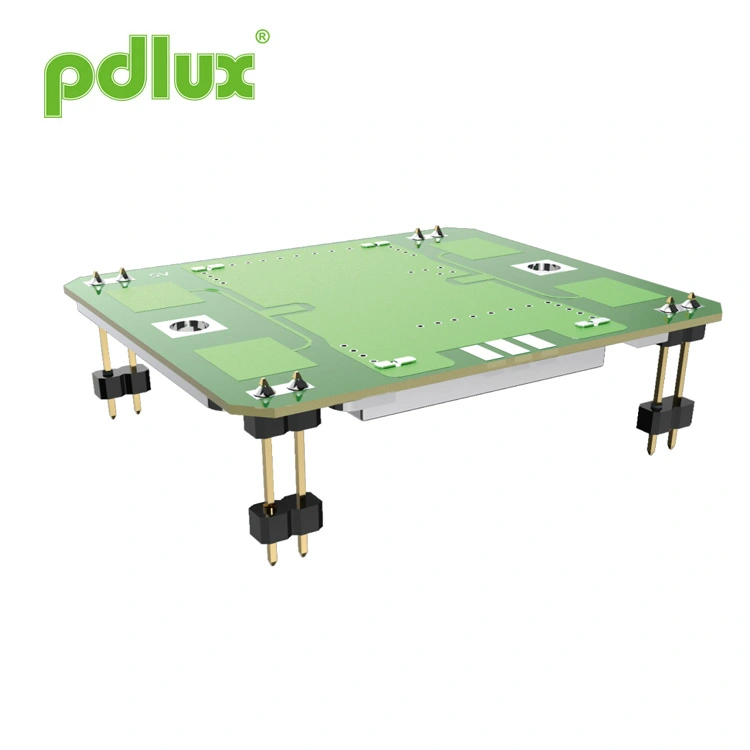

Mô-đun cảm biến radar vi sóng an ninh 10,587GHz
Pdlux là nhà cung cấp chuyên dụng Mô-đun cảm biến radar vi sóng an ninh 10,587GHz hoạt động ở băng tần X (10,525‑10,687GHz, tần số có thể tùy chỉnh theo từng khu vực). Với ăng-ten vá, DRO, dòng điện thấp và kích thước nhỏ gọn, nó cung cấp khả năng phát hiện cả góc rộng (mặt phẳng H) và góc hẹp (mặt phẳng E) để lắp linh hoạt. Tiêu thụ điện năng có thể được giảm hơn nữa thông qua chế độPWM. Tuân thủ RoHS, nó phù hợp với các hệ thống an ninh, cửa tự động, đèn chuyển động, IoT và cảm biến tốc độ.
Người mẫu:PD-V9H
Gửi yêu cầu
PD-V9H
- Cài đặt tần số: 10,587GHz ±10M
- Bao gồm Patch Antenna
- DRO: Dao động cộng hưởng điện môi
- Dòng điện DC thấp
- Kích thước nhỏ
- Tuân thủ RoHS
| Mục | Thông số kỹ thuật | |
| Cài đặt tần số | 10,587GHz ±10M | |
| Tình trạng | Ta = +25 C, Vin = +5 VDC | |
| Điện áp hoạt động | +5,0 ± 0,5 VDC | |
| Hoạt động hiện tại | Loại <32 mA. | |
| Công suất đầu ra | 20 mW (13 dBm) E.I.R.P. gõ. | |
| Ổn định tần số | Tối đa ±5 MHz (Ta: -30 đến +55 C) | |
| Độ nhạy mất mát trả lại | -90 dBc loại. | |
| Phát xạ sóng hài bậc hai | Phạm vi -40 dBm | |

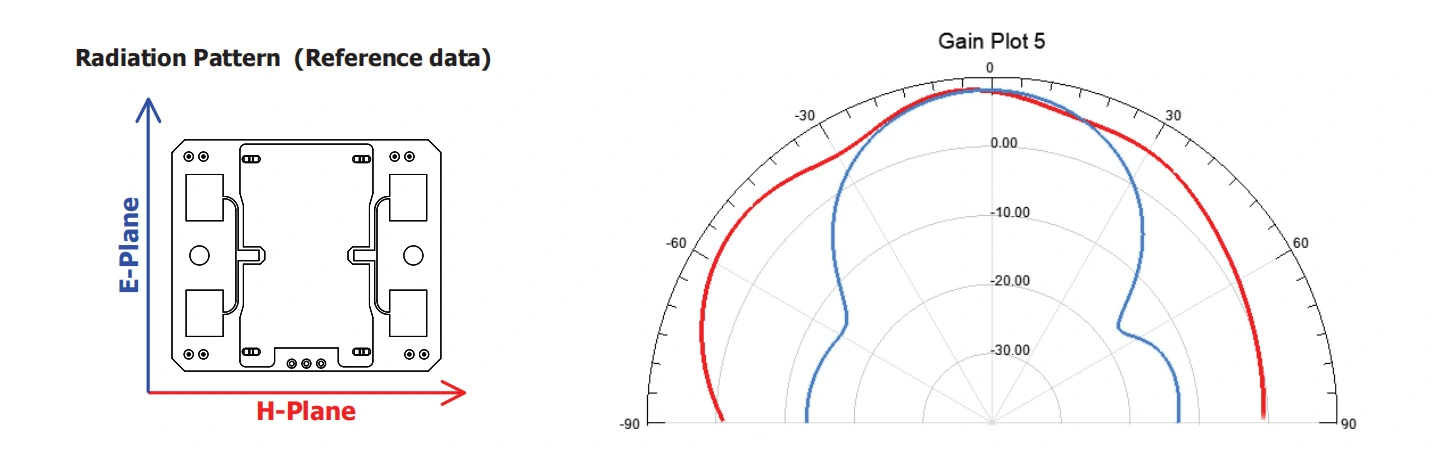

| Băng thông anten (-3 dB) | Máy bay điện tử | danh nghĩa 36 độ (Góc toàn phần 72 độ) |
| Mặt phẳng H | danh nghĩa 72 độ (Góc toàn phần oretic 144 độ) | |
| Giao diện RF | Vá ăng-ten | |
| Phạm vi nhiệt độ | -30 đến +55 C (Phạm vi sử dụng tiêu chuẩn), -40 đến +80 C (Phạm vi sử dụng tối đa) | |
| Quy định tuân thủ | -30 ETS 300 440 | |
Cảm biến độ sáng dòng PD-V9 hoạt động ở dải X. Tần số hoạt động nằm trong dải tần từ 10,525GHz đến
10,687GHz. Người dùng cần thực hiện mua hàng dựa trên tùy chỉnh theo quy định về tần suất của quốc gia nơi nó ở
nằm. Ví dụ: 10,525GHz, 10,587GHz, 10,687GHz. Cảm biến dòng PD-V9 được sử dụng rộng rãi trong an ninh và giám sát
sản phẩm ứng dụng, cảm biến cửa tự động, đèn cảm biến di động, cảm biến IoT, cảm biến tốc độ và các loại cảm biến di động khác nhau
sản phẩm.
Cảm biến có khả năng phát hiện góc lớn H-Plane và phát hiện góc nhỏ Eplan. Người dùng có thể cố định cảm biến ở nhiều góc độ khác nhau như
cần thiết trong quá trình sử dụng. Vì nếu người dùng muốn dòng điện làm việc của cảm biến càng nhỏ càng tốt thì có thể cài đặt chế độ cấp nguồn
của cảm biến sang chế độPWM (chu kỳ nhiệm vụ), có thể làm giảm dòng điện làm việc một cách hiệu quả.
Khi người dùng gặp phải các vấn đề sau trong quá trình sử dụng hoặc thay thế trực tiếp cảm biến gốc.
1. Lần sử dụng đầu tiên:
Khi bạn sử dụng cảm biến dòng PD-V9 lần đầu tiên và gặp phải độ nhạy cao hoặc độ nhạy không đủ, bạn nên
đầu tiên hãy kiểm tra trạng thái cài đặt khuếch đại của mạch khuếch đại. Và liệu phương pháp tính toán được MCU sử dụng để xử lý tín hiệu có
là phù hợp. Nói chung là dễ tìm ra giải pháp.
2. Các vấn đề có thể phát sinh khi thay thế trực tiếp các cảm biến đã sử dụng trước đó:
Khi thay thế trực tiếp các cảm biến đã sử dụng trước đó, cũng có thể xảy ra các vấn đề về độ nhạy cao và độ nhạy thấp, có thể
dễ dàng giải quyết. Chỉ cần tăng mạch khuếch đại hoặc giảm mức tăng của mạch khuếch đại là đủ. không cần phải
xem xét thuật toán xử lý tín hiệu của MCU.
Trợ giúp mà người mới bắt đầu có thể cần khi sử dụng:
Nếu bạn gặp khó khăn khi sử dụng cảm biến dòng PD-V9 và cần được hỗ trợ. Bạn có thể liên hệ với chúng tôi qua email. Nói chung, có thể nhận được câu trả lời.
Giới thiệu sản phẩm:
Phần giới thiệu sản phẩm có thể được PDLUX sửa đổi và cải tiến bất cứ lúc nào khi cần thiết. Không nhất thiết mọi người sẽ được thông báo kịp thời.
