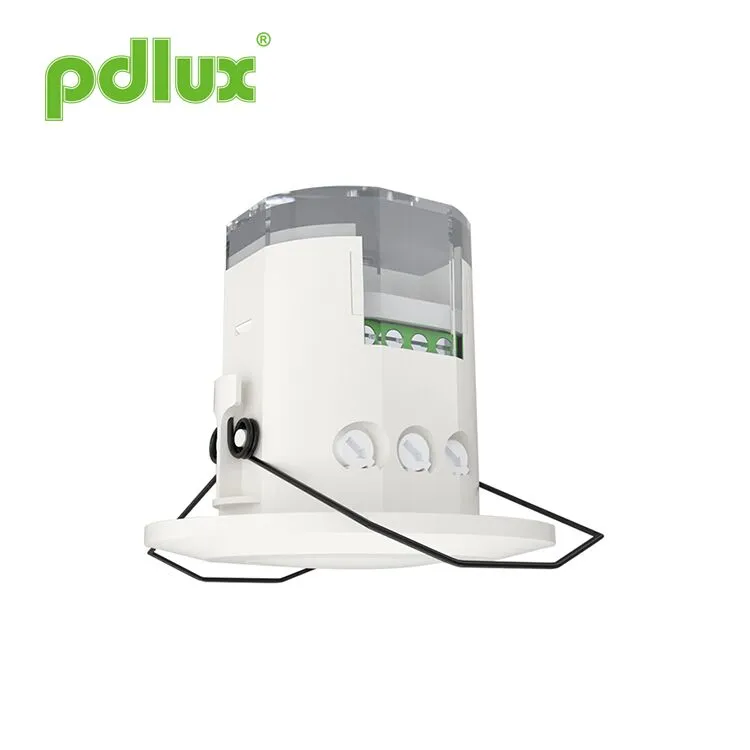

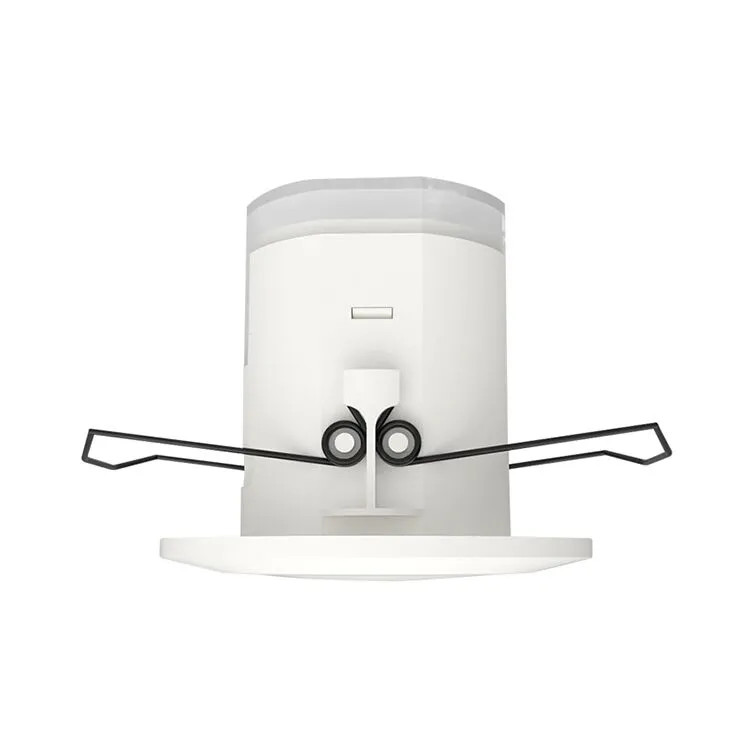

Cảm biến chuyển động vi sóng radar doppler

Cảm biến chuyển động vi sóng radar Doppler được áp dụng rộng rãi trong lối đi, phòng vệ sinh, thang máy, hộ gia đình hoặc các khu vực công cộng khác để bảo vệ an ninh hoặc tiết kiệm năng lượng. Nó áp dụng cho một số bằng sáng chế kỹ thuật và là sự lựa chọn hoàn hảo cho cuộc sống thông minh của bạn.

Người mẫu:PD-MV1018B

Gửi yêu cầu

Cảm biến chuyển động vi sóng radar doppler

Bản tóm tắt
Đây là một cảm biến vi sóng kỹ thuật số chính xác Hi có phạm vi phát hiện là 360 ° và tần số làm việc là 5,8 GHz. Nó dựa trên nguyên tắc Doppler tích hợp việc phát ra và nhận. Nó áp dụng MCU (đơn vị điều khiển vi mô) làm tăng đáng kể độ chính xác của nó và giảm tỷ lệ lỗi của nó. Nó tinh tế về ngoại hình và nhỏ gọn trong cấu trúc. Nó có thể được kết nối độc lập với các tải hoặc dễ dàng được lắp đặt bên trong đèn với chao đèn làm bằng thủy tinh hoặc nhựa. Nó được áp dụng rộng rãi trong lối đi, phòng vệ sinh, thang máy, hộ gia đình hoặc các khu vực công cộng khác để bảo vệ an ninh hoặc tiết kiệm năng lượng. Nó áp dụng cho một số bằng sáng chế kỹ thuật và là sự lựa chọn hoàn hảo cho cuộc sống thông minh của bạn.

Đặc trưng
1.Non-bức xạ tác hại: Công suất máy phát của nó thấp hơn 0,3MW, không gây hại cho cơ thể con người.
2. Hiệu suất đáng kể và ổn định: Nó áp dụng bộ lọc RC và lọc kỹ thuật số trong xử lý kỹ thuật số. Nó cũng sử dụng công nghệ kích hoạt bằng không kỹ thuật số, nghĩa là tại 0 điểm, nó sẽ được kết nối tự động hoặc tự động-bị hủy kết nối. Nó sử dụng rơle công suất cao của TYCO để điều khiển đầu ra, đảm bảo hiệu suất đáng tin cậy của nó. Nó áp dụng chip quản lý năng lượng để đảm bảo hiệu suất ổn định của nó trong 100-240VAC.

Thông số kỹ thuật

Nguồn điện: 100-240VAC
Tần số năng lượng: 50/60Hz
Tải định mức: 1100W Max.TungSten (220-240VAC)
550W Max.FluorScent & LED (220-240VAC)
550W Max.TungSten (100-130VAC)
275W Max.FluorScent & LED (100-130VAC)
Công suất truyền: <0,2MW
Nhiệt độ làm việc: -15 ° C ~+70 ° C.
Cấp độ bảo vệ: IP20, Lớp II
Cài đặt thời gian: 8 giây đến 12 phút (có thể điều chỉnh)

Góc phát hiện: 360 ° (lắp đặt trần),
180 ° (cài đặt tường)
Phạm vi phát hiện: 2-10m (bán kính.) (Có thể điều chỉnh) 、
(Lắp đặt trần)
Tối đa 25m. (Bán kính.) (Có thể điều chỉnh)
(Lắp đặt tường)
Ánh sáng: 2-2000Lux (có thể điều chỉnh)
Lắp đặt SIT: Trong nhà, gắn trần
Hệ thống HF: Sóng điện CW 5,8GHz, băng tần ISM

Thông tin cảm biến

Ứng dụng
Lò vi sóng có thể xuyên qua kính, nhựa và gỗ, do đó cảm biến lò vi sóng có thể được lắp đặt bên trong bóng râm làm từ độ dày nhất định của thủy tinh, nhựa hoặc gỗ. Ví dụ: ứng dụng trong đèn, chỉ khi tạo kết nối như dưới đây được hiển thị, bạn có thể thay đổi ánh sáng phổ biến thành đèn tự động.

Bạn có thể cài đặt một hoặc nhiều bên trong trần nhà hoặc sàn để kiểm soát toàn bộ lối đi.
Nhắc nhở thân thiện: Khi cài đặt hai hoặc nhiều lò vi sóng lại với nhau, bạn được yêu cầu giữ 4 mét này với nhau, nếu không thì sự can thiệp giữa chúng sẽ dẫn đến phản ứng lỗi.

Đặt cách một: chiết áp

Cài đặt phạm vi phát hiện (độ nhạy)
	Phạm vi phát hiện là thuật ngữ được sử dụng để đặt bán kính của vòng tròn gần như trên mặt đất khi được cài đặt ở độ cao 2,5 m. Để xoay núm hoàn toàn ngược chiều kim đồng hồ là phạm vi họ, hoàn toàn theo chiều kim đồng hồ là tối đa.
Ghi chú:Phạm vi phát hiện trên có được trong trường hợp một người cao từ 1,6m ~ 1,7m với hình giữa và di chuyển với tốc độ 1,0 ~ 1,5m/giây. Nếu con người tầm vóc, hình và thay đổi tốc độ di chuyển, phạm vi phát hiện cũng sẽ thay đổi. Để ý:Khi sử dụng sản phẩm này, vui lòng điều chỉnh độ nhạy (phạm vi phát hiện) theo giá trị thích hợp nhưng mức tối đa để tránh phản ứng bất thường do dễ dàng phát hiện chuyển động sai bởi lá và rèm cửa, động vật nhỏ hoặc sự can thiệp của lưới điện & thiết bị điện. Tất cả các đề cập ở trên sẽ dẫn đến phản ứng lỗi. Khi sản phẩm không hoạt động bình thường, vui lòng cố gắng giảm độ nhạy một cách thích hợp, và sau đó kiểm tra nó. Chuyển động của con người sẽ gây ra cảm biến cảm biến, vì vậy khi bạn kiểm tra chức năng, vui lòng rời khỏi vùng cảm ứng và không làm cho chuyển động để ngăn chặn cảm biến liên tục hoạt động. Nhắc nhở thân thiện:Khi lắp đặt hai hoặc nhiều lò vi sóng lại với nhau, bạn được yêu cầu giữ 4 mét này với nhau, nếu không thì sự can thiệp giữa chúng sẽ dẫn đến phản ứng lỗi.
Cài đặt thời gian
	Nó có thể được xác định từ 8 giây (chuyển hoàn toàn ngược chiều kim đồng hồ) thành 12 phút (xoay hoàn toàn theo chiều kim đồng hồ). Bất kỳ chuyển động nào được phát hiện trước khi thời gian này trôi qua sẽ khởi động lại bộ đếm thời gian. Nó được đề xuất để chọn thời gian ngắn nhất để điều chỉnh phạm vi phát hiện và để thực hiện kiểm tra đi bộ.
GHI CHÚ:Khi ánh sáng tự động tắt, sẽ mất 1 giây trước khi cảm biến sẵn sàng phát hiện chuyển động khác, nghĩa là chỉ phát hiện ra 1 giây sau đó, ánh sáng mới có thể tự động bật. Nó chủ yếu là để điều chỉnh thời gian trễ từ thời điểm tín hiệu được phát hiện và tự động nhẹ cho đến khi tự động tắt ánh sáng. Bạn có thể xác định thời gian trễ cho nhu cầu thực tế của bạn. Nhưng bạn tốt hơn nên giảm thời gian trễ vì lợi ích tiết kiệm năng lượng, vì cảm biến vi sóng có chức năng cảm biến liên tục, nghĩa là, bất kỳ chuyển động nào được phát hiện trước khi thời gian trễ trôi qua sẽ khởi động lại bộ đếm thời gian và ánh sáng sẽ chỉ tiếp tục nếu có con người trong phạm vi phát hiện.
Cài đặt kiểm soát ánh sáng
	Nó có thể được xác định trong phạm vi 2 ~ 2000 Lux. Để xoay núm hoàn toàn ngược chiều kim đồng hồ là khoảng 2 lux, hoàn toàn theo chiều kim đồng hồ là khoảng 2000 lux. Khi điều chỉnh vùng phát hiện và thực hiện thử nghiệm đi bộ vào ban ngày, bạn nên xoay núm hoàn toàn theo chiều kim đồng hồ.
Ghi chú:Vui lòng don điều chỉnh ba núm chức năng thành dư thừa. Đó là do ba núm chức năng được kết nối trực tiếp với các thành phần, có một nút nhỏ trong mỗi ba thành phần, khi bạn điều chỉnh các núm từ đầu đến cuối, lượt quá mức sẽ làm hỏng nút chặn và dẫn đến vòng quay không ngừng 360 °. Giới hạn phạm vi điều chỉnh là 270 °, vui lòng chú ý đến điều này.

Cài đặt
Tắt nguồn.
Đặt ống ren vào dây nguồn và đường điều khiển.
Kết nối nguồn và tải với cảm biến theo sơ đồ đường kết nối.
Biến các núm thành điều kiện lý tưởng
(Vui lòng xác định các cài đặt theo cách cài đặt ở trên một phần được đề cập.).

1 、 Được cài đặt trên đối tượng bập bênh sẽ dẫn đến phản ứng lỗi.
2 Rèm lắc bị gió thổi sẽ dẫn đến phản ứng lỗi. Vui lòng chọn nơi phù hợp để cài đặt.
3 、 Được cài đặt trong đó lưu lượng truy cập sẽ bận rộn sẽ dẫn đến phản ứng lỗi.
4 Các tia lửa được sản xuất bởi một số thiết bị gần đó sẽ dẫn đến phản ứng lỗi.

Lỗi và giải pháp

Lỗi	Nguyên nhân thất bại	Giải pháp
Tải không hoạt động.	Ánh sáng ánh sáng được đặt không chính xác.	Điều chỉnh cài đặt của tải.
	Tải bị hỏng.	Thay đổi tải.
	Sức mạnh bị tắt.	Bật sức mạnh lên.
Tải hoạt động mọi lúc.	Có một tín hiệu liên tục trong khu vực phát hiện.	Kiểm tra các cài đặt của khu vực phát hiện.
Tải hoạt động khi không có tín hiệu chuyển động được phát hiện.	Đèn không được cài đặt tốt để cảm biến không phát hiện các tín hiệu đáng tin cậy.	Điều chỉnh lại nơi cài đặt.
	Tín hiệu chuyển động được phát hiện bởi cảm biến (chuyển động phía sau tường, chuyển động của các vật thể nhỏ, v.v.)	Kiểm tra các cài đặt của khu vực phát hiện.
Tải không hoạt động khi có tín hiệu chuyển động được phát hiện.	Tốc độ chuyển động quá nhanh hoặc khu vực phát hiện xác định quá nhỏ.	Kiểm tra các cài đặt của khu vực phát hiện.

● Vui lòng xác nhận với cài đặt tiền chuyên nghiệp.
● Đối với mục đích an toàn, vui lòng cắt điện trước khi cài đặt và loại bỏ hoạt động.
● Bất kỳ tổn thất nào gây ra bởi hoạt động không phù hợp, nhà sản xuất không thực hiện bất kỳ trách nhiệm nào.

Chúng tôi cam kết thúc đẩy chất lượng và độ tin cậy của sản phẩm, tuy nhiên, tất cả các chất điện tử đều có một số xác suất nhất định để trở nên không hiệu quả, điều này sẽ gây ra một số rắc rối. Khi thiết kế, chúng tôi đã chú ý đến các thiết kế dư thừa và áp dụng hạn ngạch an toàn để tránh mọi rắc rối.
Hướng dẫn này, không có sự cho phép của chúng tôi, không nên được sao chép cho bất kỳ mục đích nào khác.
