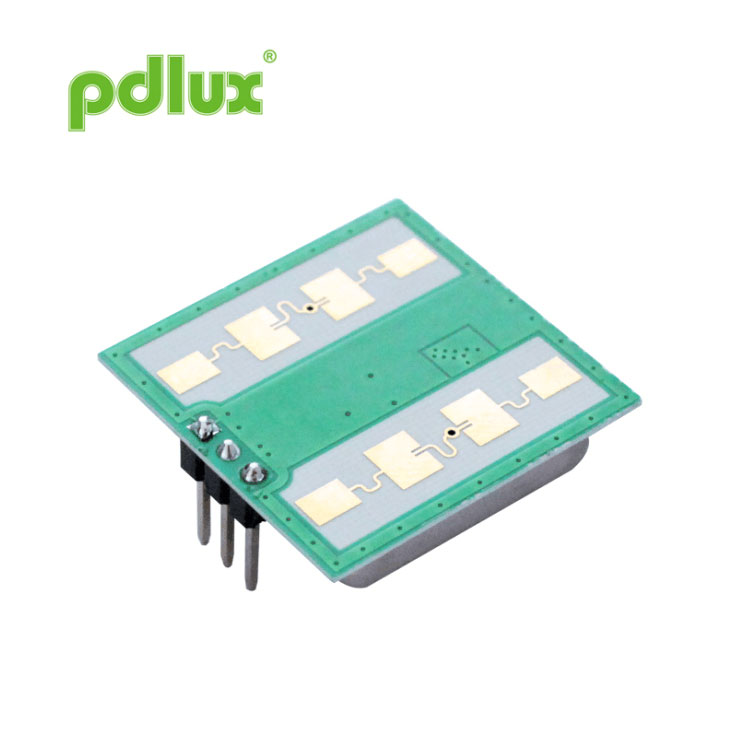

Cảm biến vi sóng PDLUX PD-V11H 24GHz có độ nhạy cao cho cửa trượt tự động

Pdlux là nhà sản xuất và cung cấp đáng tin cậy tại Trung Quốc; Cảm biến vi sóng PDLUX PD-V11H 24GHz có độ nhạy cao dành cho Cửa tự động trượt này được vận chuyển trực tiếp từ nhà máy của chúng tôi, loại bỏ khâu trung gian và đưa ra mức giá hợp lý. Nếu bạn muốn một giải pháp tùy chỉnh, xin vui lòng liên hệ với chúng tôi.

Người mẫu:PD-V11H

Gửi yêu cầu

Cảm biến chuyển động vi sóng PD-V11 24.125GHz

Ứng dụng

Công tắc thông minh
Công tắc treo tường
Phát hiện kẻ xâm nhập

Cảm biến chuyển động vi sóng PD-V11 24.125 GHz là doppler băng tần K mô-đun thu phát. Đây là một ăng-ten phẳng do chúng tôi thiết kế, phát triển bố cục với việc truyền và nhận phù hợp.
Chúng tôi đã tính toán lại và sắp xếp lại bố cục bên trong sao cho hợp lý hơn có ý nghĩa. Làm cho tần số chính của cảm biến ổn định hơn. Đây là thiết kế của chúng tôi được cấp bằng sáng chế cho phạm vi nhiệt độ môi trường rộng hơn.
V11-H có độ nhiễu thấp hơn, độ phân giải cao hơn và độ nhạy cao hơn. Tích hợp sẵn chức năng chống tĩnh điện. So với các sản phẩm tương tự truyền thống, hiệu suất ổn định hơn và đáng tin cậy.
V11-M và V11-L là các độ nhạy khác nhau có thể được tùy chỉnh theo nhu cầu của người dùng.
Loạt mô-đun cảm biến này lý tưởng cho việc chiếu sáng tự động. Miền bảo mật cảm biến phát hiện hành vi xâm nhập.

Theo EN 300440, EN 62479
Chỉ thị ĐỎ - 2014/53/EU
Theo FCC Phần 15.249
Theo EN 62321, chỉ thị ROHS - 2011/65/EU
Theo chỉ thị REACH - 1907/2006/EC

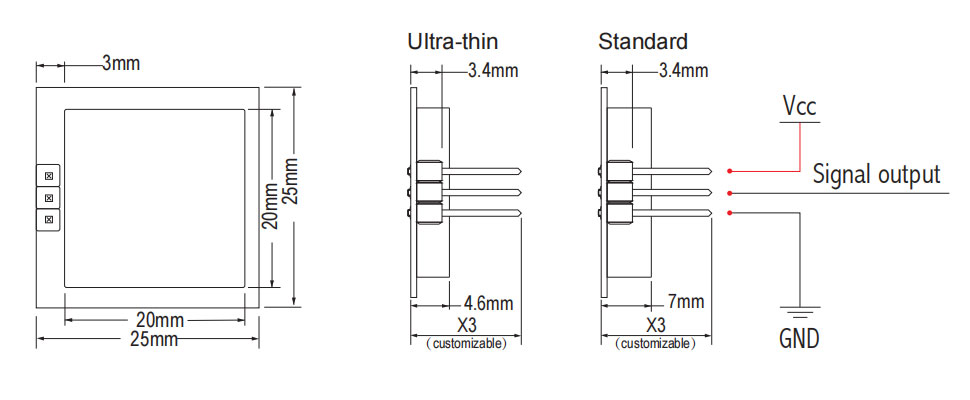

Kích thước sản phẩm

Products size

Thông số kỹ thuật

tham số	Ghi chú	tối thiểu	gõ	Tối đa	Đơn vị
Điện áp cung cấp	Vcc	3.0	5.0	5.25	V
Mức tiêu thụ hiện tại	lcc	20	35	38	ma
Chế độ hoạt động	Được cung cấp bởiPWM, nó có thể điều khiển dòng điện làm việc ở mức 3-15mA
Độ rộng xung	xung	10			μs
Nhiệt độ hoạt động	Đứng đầu	-30~+85 +100(Tối đa)			℃
Nhiệt độ bảo quản	Tstg	-10		+60	℃
Thời gian ổn định		<5			μGiây
Cài đặt tần số	f	24.000	24.125	24.250	GHz
Công suất bức xạ (EIRP)	bĩu môi	<2,0	<2,5	<3,0	mW
Độ ẩm môi trường xung quanh lưu trữ	45%~65%				RH

CẢNH BÁO: Phạm vi phát hiện thực tế có liên quan đến mức tăng khuếch đại tín hiệu của mạch, bố cục tổng thể của PCBA và ngưỡng của MCU.

Lưu ý1: Khí thải bức xạ được thiết kế để đáp ứng các quy định của FCC và CE.
Lưu ý2: Cường độ tín hiệu nhận được (RSS) được đo ở tổng mức suy hao đường dẫn 1 chiều là 70dB.
Lưu ý3: Điện áp nhiễu được đo từ 10Hz đến 100Hz tại cổng ra, bên trong buồng Anechoic.
Note4: Hoạt động xung
