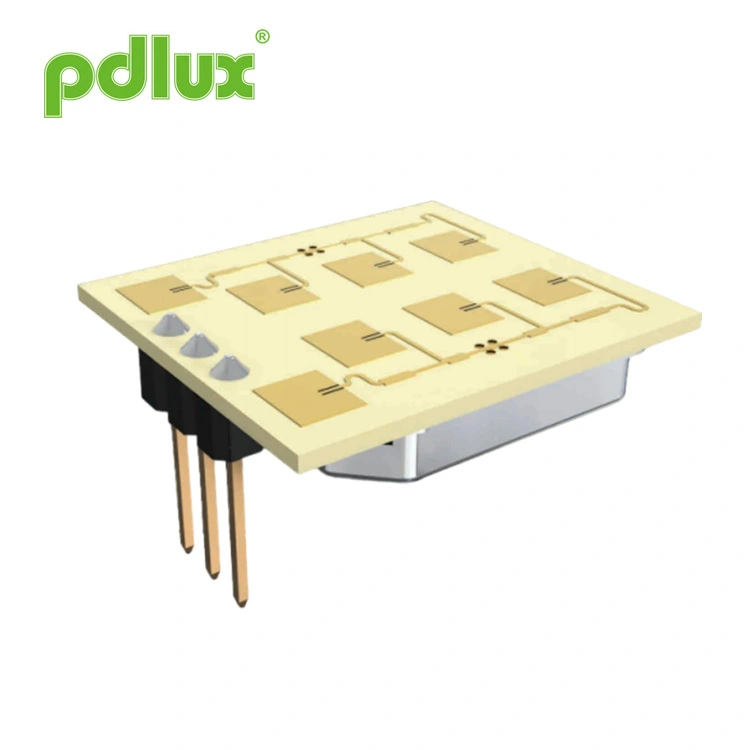

Mô-đun radar an ninh sóng milimet 24GHz

Pdlux cung cấp Mô-đun radar an ninh sóng milimet 24GHz chất lượng sản xuất tại Trung Quốc. Đây là cảm biến sóng hiệu suất cao, góc hẹp băng tần K được thiết kế để kích hoạt sóng tay không tiếp xúc, phát hiện kẻ xâm nhập và điều khiển cửa tự động. Với mạch khuếch đại tiên tiến và thuật toán MCU, nó hỗ trợ các chức năng ứng dụng linh hoạt như công tắc rảnh tay và hệ thống nhập cảnh. Cảm biến mang lại khả năng phát hiện tập trung, đáng tin cậy đồng thời tuân thủ các tiêu chuẩn quốc tế bao gồm EN 300440, FCC Phần 15.249, RED, RoHS và REACH, đảm bảo an toàn và trách nhiệm về môi trường cho các nhu cầu bảo mật và tự động hóa khác nhau.

Người mẫu:PD-V18-A

Gửi yêu cầu

Cảm biến chuyển động vi sóng PD-V18-A 24.125GHz

Ứng dụng

Cảm biến sóng tay không tiếp xúc
Góc hẹp hiệu suất cao
Phát hiện kẻ xâm nhập

PD-V18-A là sóng hiệu suất cao góc hẹp băng tần K (24.125GHz) cảm biến. Với thuật toán của mạch khuếch đại và MCU, ứng dụng có thể sản xuất ra những sản phẩm có chức năng khác nhau. Ví dụ: nó được sử dụng để vẫy tay tự động cảm ứng không tiếp xúc cửa ra vào, công tắc cảm ứng không tiếp xúc vẫy tay và ứng dụng khác sản phẩm.

Theo EN 300440-V2.1.1, EN 62479:2010
Chỉ thị ĐỎ - 2014/53/EU
Theo FCC Phần 15.249
Theo EN 62321, chỉ thị ROHS - 2011/65/EU
Theo chỉ thị REACH - 1907/2006/EC

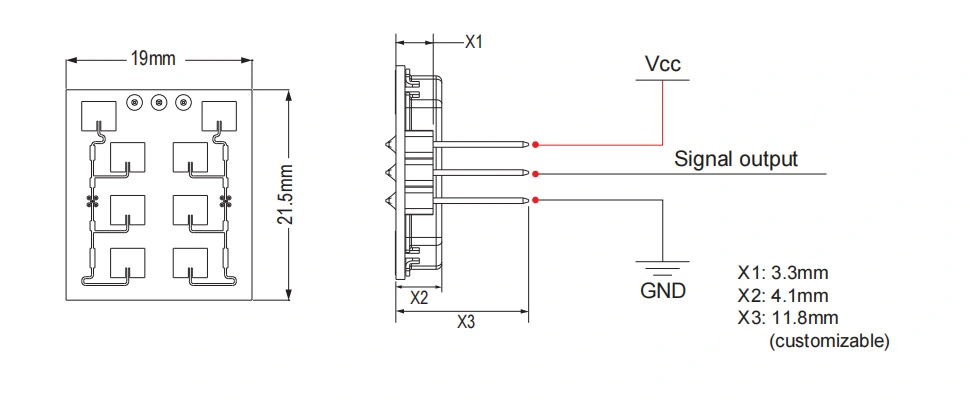

Kích thước sản phẩm

Products size

Thông số kỹ thuật

tham số	Ghi chú	tối thiểu	gõ	Tối đa	Đơn vị
Điện áp cung cấp	vcc	3.0	5.0	5.25	V
Mức tiêu thụ hiện tại	lcc	20	30	35	ma
Chế độ hoạt động	Được cung cấp bởiPWM, nó có thể điều khiển dòng điện làm việc ở mức 3-15mA
Độ rộng xung	xung	10			μs
Nhiệt độ hoạt động	Đứng đầu	-30~+65			℃
Nhiệt độ bảo quản	Tstg	-10		+60	℃
Thời gian ổn định		<5			μGiây
Tiếng ồn		3.5	4.5	4.5	mVrms
Cài đặt tần số	f	24.000	24.125	24.250	GHz
Công suất bức xạ (EIRP)	bĩu môi	<2,0	<2,5	<3,0	mW
Độ ẩm môi trường xung quanh lưu trữ	45%~65%				RH

CẢNH BÁO: Phạm vi phát hiện thực tế có liên quan đến mức tăng khuếch đại tín hiệu của mạch, bố cục tổng thể của PCBA và ngưỡng của MCU.

Lưu ý1: Khí thải bức xạ được thiết kế để đáp ứng các quy định của FCC và CE.
Lưu ý2: Cường độ tín hiệu nhận được (RSS) được đo ở tổng mức suy hao đường dẫn 1 chiều là 70dB.
Lưu ý3: Điện áp nhiễu được đo từ 10Hz đến 100Hz tại cổng ra, bên trong buồng Anechoic.
Note4: Nên vận hành xung
