PDLUX tung ra các mô-đun cảm biến Doppler băng tần X PD-V9H/PD-V9P/PD-V9S được nâng cấp, phiên bản không có pin tùy chỉnh Tùy chọn
Công nghệ điện tử PDLUX Ninh Ba chính thức ra mắt các cảm biến radar Doppler băng tần X PD-V9 cải tiến bao gồm PD-V9H, PD-V9P và PD-V9S. Với bố cục chân cắm đa dạng và hai tùy chọn tần số chính cùng với tùy chỉnh không cần chân cắm tùy chọn, dòng sản phẩm này đáp ứng các yêu cầu bố trí PCB đa dạng từ các nhà sản xuất thiết bị điện tử trên toàn thế giới.

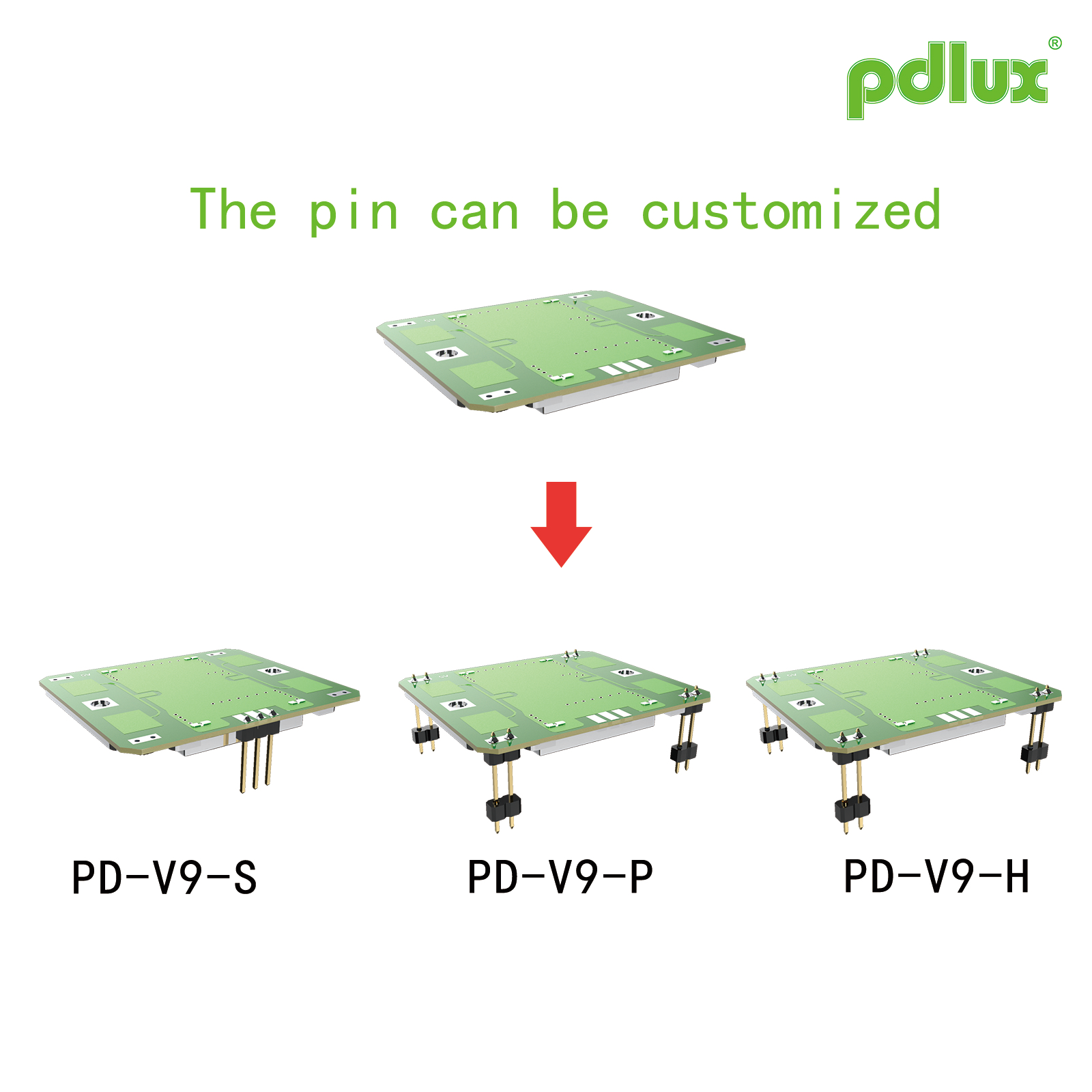

Sự khác biệt cốt lõi: Bố cục chân cắm và lựa chọn tần số
Cả ba mẫu đều có cùng đặc điểm về mạch, ăng-ten và hiệu suất điện, chỉ khác nhau về bước chân và tần số hoạt động để phù hợp với các tiêu chuẩn vô tuyến khu vực:
· PD-V9H:10,587GHz±10 MHz (tần số tiêu chuẩn EU), khoảng cách chân X1=3,4mm, X2=9,8mm cho thiết kế PCB phổ biến của Châu Âu và Mỹ
· PD-V9P:10,525GHz±20MHz (tần số phổ quát trên toàn thế giới), chân X1=3mm, X2=8,9mm nhỏ gọn để tiết kiệm diện tích PCB
· PD-V9S:10,525GHz±20MHz, bố trí chân cắm 3,4/9,8mm tiêu chuẩn để thay thế trực tiếp các cảm biến cũ
Tùy chọn tùy chỉnh:Các mô-đun trần không có pin để gắn SMD được cung cấp theo yêu cầu; Kích thước X3 có thể được tùy chỉnh theo thông số kỹ thuật của khách hàng.
Thông số kỹ thuật vượt trội thống nhất cho tất cả dòng PD-V9
Được xây dựng với bộ tạo dao động cộng hưởng điện môi DRO và ăng-ten vá tích hợp, toàn bộ dòng sản phẩm có chung các thông số kỹ thuật nhất quán:
· Điện áp cung cấp: DC5V±0.5V, dòng điện thông thường dưới 32mA; Hỗ trợ chế độ năng lượngPWM để tiêu thụ điện năng cực thấp
· EIRP điển hình:13dBm(20mW), độ nhạy thu -90dBc, sóng hài bậc hai ≤-40dBm
· Nhiệt độ hoạt động: Phạm vi thông thường -30oC~+55oC, mở rộng từ -40oC đến +80oC
· Góc chùm tia: Mặt phẳng E 36°, mặt phẳng H 72°; góc lắp linh hoạt có sẵn
· Được chứng nhận RoHS và tuân thủ ETS 300 440 để được thị trường toàn cầu phê duyệt
Kịch bản ứng dụng rộng rãi
Lý tưởng cho cửa tự động, đèn cảm biến chuyển động, báo động an ninh, cảm biến hiện diện IoT và thiết bị phát hiện tốc độ. Khi thay thế các mô-đun radar cũ, người dùng chỉ cần điều chỉnh mức khuếch đại của bộ khuếch đại để giải quyết các vấn đề về độ nhạy mà không cần sửa đổi mã MCU, giúp giảm đáng kể chi phí phát triển.
