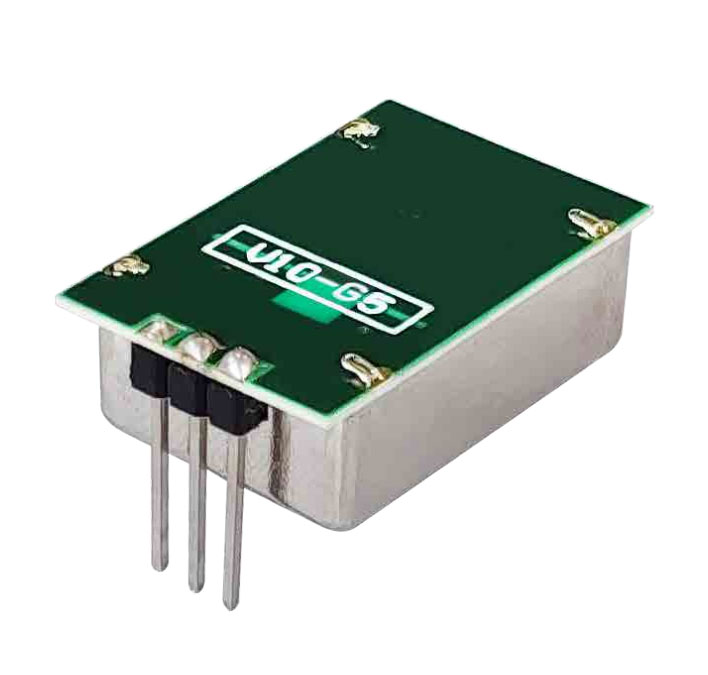

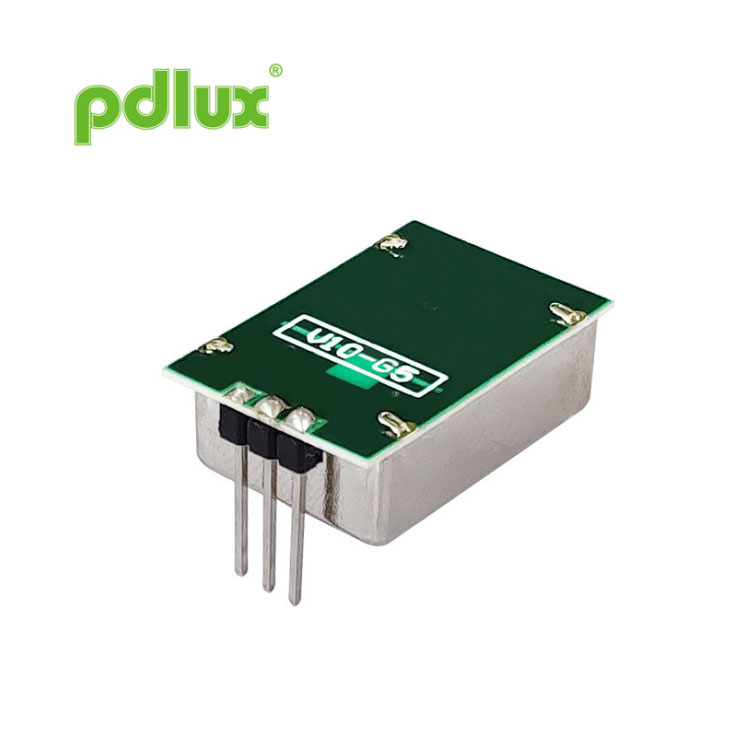

Bộ phát hiện chuyển động thu phát vi sóng X-Band thu nhỏ PD-V10-G5
Được sản xuất nội bộ tại nhà máy của Pdlux ở Trung Quốc, chúng tôi là nhà sản xuất và nhà cung cấp Thiết bị phát hiện chuyển động thu phát vi sóng X-Band thu nhỏ PD-V10-G5 được công nhận, giám sát tỉ mỉ từng bước sản xuất để đảm bảo chất lượng và giá cả rõ ràng, cung cấp cho khách hàng các giải pháp tiết kiệm chi phí.
Gửi yêu cầu
Thiết bị được đặt trong hộp kim loại, có bộ dao động ổn định cộng hưởng điện môi, cung cấp ổn định hoạt động trên một phạm vi nhiệt độ rộng ở chế độ xung CW hoặc chu kỳ nhiệm vụ thấp và tích hợp máy thu homodyne để tăng cường độ nhạy và độ tin cậy.
Họ mô-đun này có sẵn với điện áp nguồn +5v hoặc +3v.
Nguyên lý hoạt động cơ bản bao gồm việc phát hiện sự dịch chuyển tần số giữa tín hiệu truyền và tín hiệu nhận
phản xạ trở lại từ một vật thể chuyển động trong trường quan sát của thiết bị.
Thiết bị tạo ra tín hiệu đầu ra ở mức thấp có thể được khuếch đại và xử lý để cung cấp cảnh báo bằng âm thanh hoặc hình ảnh
tín hiệu và sử dụng các kỹ thuật sản xuất gắn trên bề mặt chi phí thấp đã được chứng minh là chắc chắn và
đáng tin cậy.
| Phần KHÔNG. | Quốc gia | Tính thường xuyên | Bình luận |
| PD-V10-501 | Vương quốc Anh | 10,587 GHz (5V) | |
| PD-V10-502 | Hoa Kỳ | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Bỉ, Hà Lan, Ý | 10,525 GHz (5V) | Đáp ứng Chỉ thị ĐỎ |
| PD-V10-301 | Vương quốc Anh | 10,587 GHz (3V) | |
| PD-V10-302 | Bỉ, Hà Lan, Ý | 10,525 GHz (3V) | Đáp ứng Chỉ thị ĐỎ |
| Tính thường xuyên | Xem bảng trên |
| Công suất đầu ra (Tối thiểu) | EIRP 5 dBm |
| Điện áp hoạt động | +5V ± 0,25V +3V ± 0,15V |
| Dòng điện hoạt động (CW) | 25mA (tối đa) 20mA (điển hình) |
| Phát xạ hài hòa | <-30dBm |
| Dòng điện trung bình (5% DC) | loại 1mA. |
| Độ rộng xung (Tối thiểu) | 5 µgiây |
| Chu kỳ nhiệm vụ (Tối thiểu) | 1% |
| Tần số lặp lại xung | 2-4 KHz |
| Độ nhạy (đối với tỷ lệ S/N 10 dB) | -84 dBm |
| Tiếng ồn (được đo ở băng thông 3Hz đến 80Hz) | < 30 µV |
| Nhận được | 5 dBi |

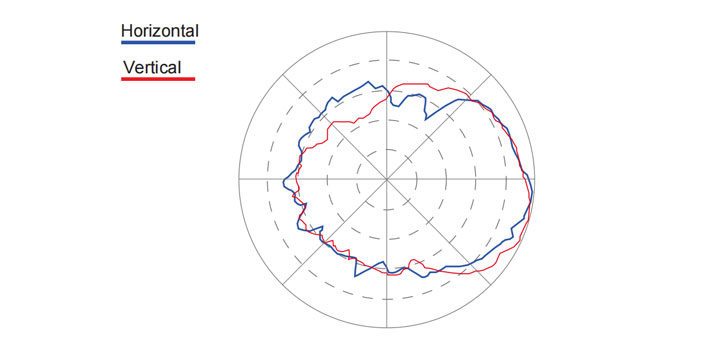

| -3 dB Độ rộng chùm tia | |
| Máy bay E | 50° |
| Máy bay H | 60° |
| Cân nặng | 4 g |

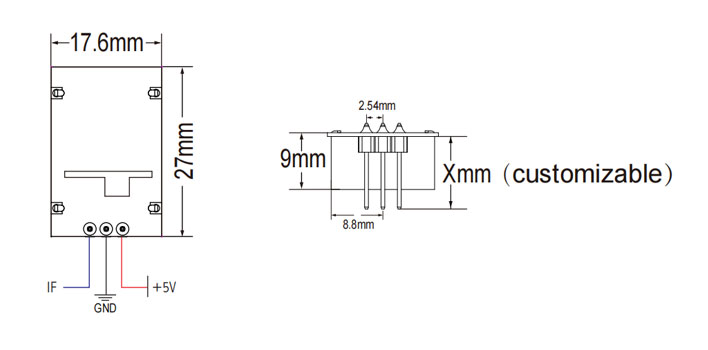

| Đầu nối tiêu đề pin | Khoảng cách 2,54mm X3 |
| Tuân thủ RoHS | |
| Công suất/Nhiệt độ. Hệ số (trên phạm vi nhiệt độ hoạt động) | 3dB |
| Tần số/Nhiệt độ. Hệ số (trên phạm vi nhiệt độ hoạt động) | 6,5 MHz |
| Nhiệt độ hoạt động | -20°C đến +70°C |
Cường độ đầu ra của cảm biến (phạm vi phát hiện) phụ thuộc vào Tỷ lệ Tín hiệu trên Nhiễu. Cao hơn hoặc thấp hơn nhiệt độ hoạt động danh nghĩa, cảm biến cũng có thể hoạt động nhưng hiệu suất sẽ giảm. Để tránh làm hỏng thiết bị, cần cẩn thận trong quá trình xử lý. Xả tĩnh điện thích hợp (ESD) Các biện pháp phòng ngừa phải được tuân thủ ở tất cả các giai đoạn bảo quản, xử lý, lắp ráp và thử nghiệm.
