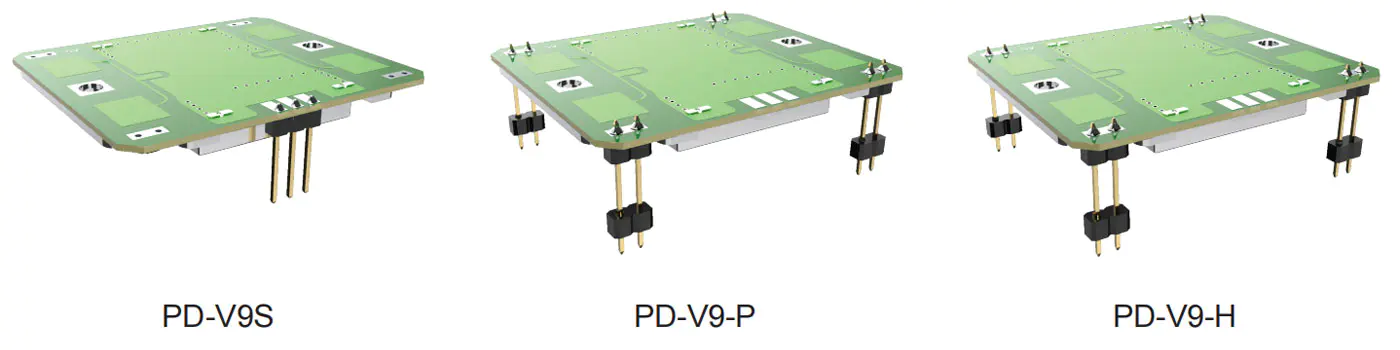

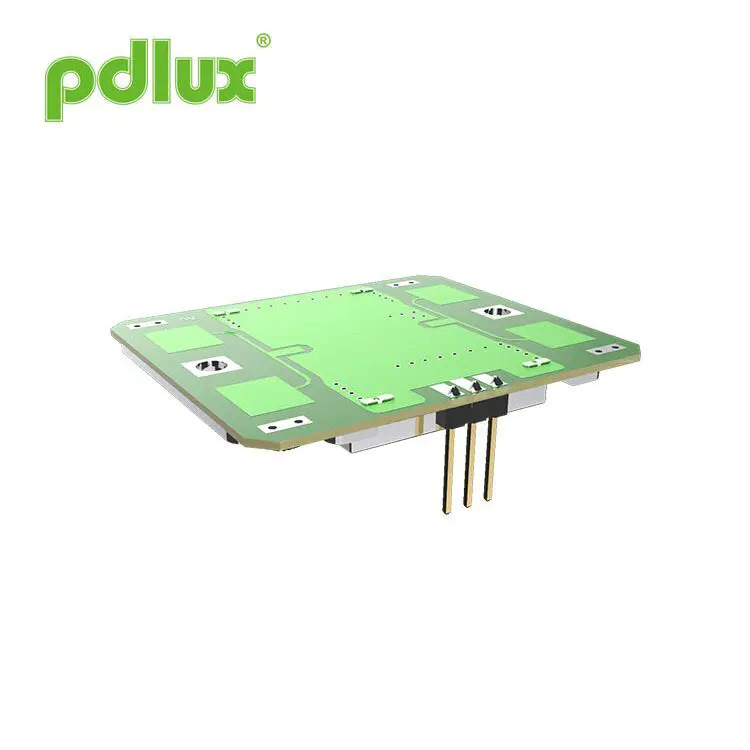

Mô-đun cảm biến vi sóng Doppler PD-V9-S
Nhỏ gọn và tùy chỉnh, mô-đun cảm biến vi sóng Doppler PD-V9-S có thể tùy chỉnh với đầu ra pin được xây dựng để tích hợp vào các sản phẩm cảm biến nâng cao của bạn. PD-V9-S là mô-đun radar doppler băng tần X được thu nhỏ với đầu ra pin, hoàn hảo cho các nhà phát triển và các bộ tích hợp hệ thống. Nó hỗ trợ tùy chỉnh tần số khu vực và có cấu trúc cảm biến mặt phẳng kép, Bread Bread H-plane để bảo hiểm rộng và mặt phẳng điện tử tập trung để phát hiện chính xác. Cảm biến hoạt động hiệu quả ở chế độ PWM công suất thấp, làm cho nó phù hợp với các hệ thống vận hành hoặc nhúng bằng pin. Các ứng dụng bao gồm ánh sáng thông minh, cảm biến tốc độ, điều khiển truy cập và phát hiện chuyển động IoT. Phát triển tùy chỉnh và dịch vụ OEM/ODM có sẵn.
Người mẫu:PD-V9-S
Gửi yêu cầu

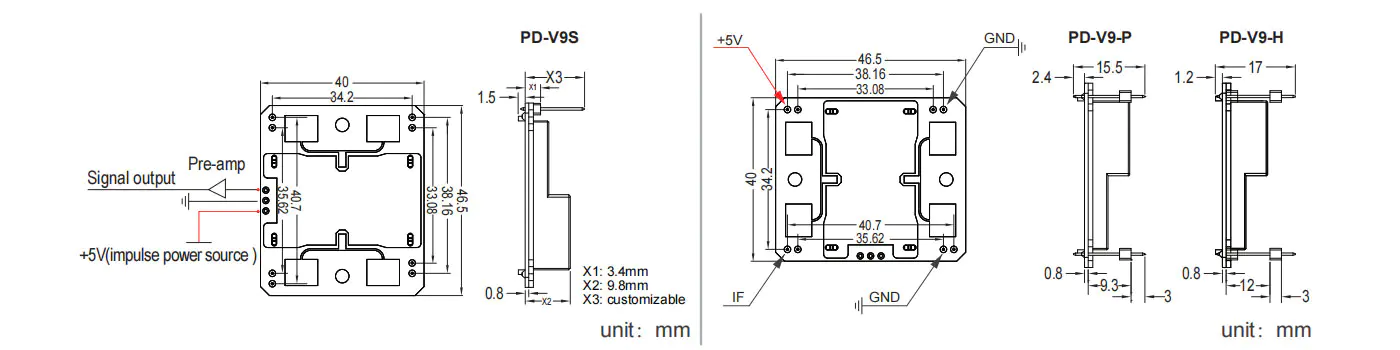

Kích cỡ
Đặc trưng
- Cài đặt tần số: 10.525-10.587GHz
- bao gồm cả ăng -ten vá
- DRO: Oscilato cộng hưởng điện môi
- Thoát nước DC thấp
- Kích thước nhỏ
- Tuân thủ Rohs
Thông số kỹ thuật
| Mục | Thông số kỹ thuật | |
| Cài đặt tần số | 10.525-10.587GHz (tùy chỉnh theo các yêu cầu khác nhau) | |
| Tình trạng | TA = +25 C ， rượu = +5 VDC | |
| Điện áp hoạt động | +5,0 ± 0,5 VDC | |
| Hiện tại hoạt động | <32 tôi loại. | |
| Công suất đầu ra | 20 MW (13 dBm) E.I.R.P. TYP. | |
| Tần suất ổn định | ± 5 MHz tối đa. (TA: -30 đến +55 C) | |
| Trả lại độ nhạy tổn thất | -90 DBC TYP. | |
| Phát xạ điều hòa thứ hai | -40 dbm phạm vi | |
| Ăng-ten refidth (-3 dB) | Mặt phẳng điện tử | 36 độ nom. (Góc đầy đủ của 72 độ) |
| H-mặt phẳng | 72 độ nom. (Góc đầy đủ của 144 độ) | |
| Giao diện RF | Ăng -ten vá | |
| Phạm vi nhiệt độ | -30 đến +55 C (phạm vi sử dụng tiêu chuẩn), -40 đến +80 C (phạm vi sử dụng tối đa) | |
| Quy định tuân thủ | ETS 300 440 | |

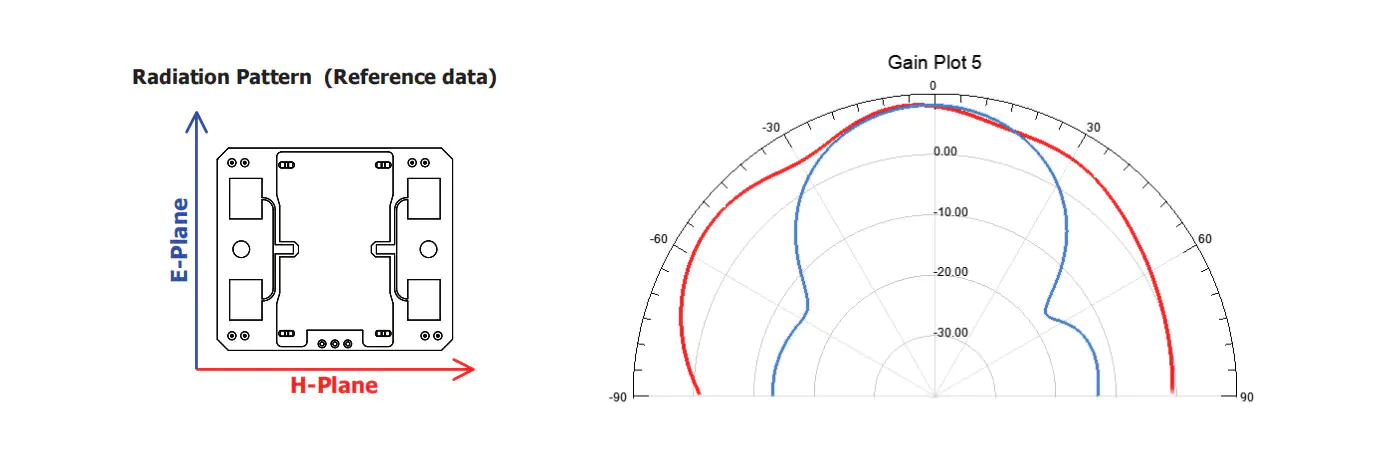

Mô hình bức xạ
Giới thiệu ngắn gọn
Cảm biến độ sáng sê-ri PD-V9 hoạt động ở ban nhạc X. Tần số hoạt động nằm trong dải tần số 10,525GHz đến 10,687GHz. Người dùng cần thực hiện mua hàng dựa trên tùy chỉnh theo quy định tần số của quốc gia nơi nó được đặt. Ví dụ, 10.525ghz, 1 0,587GHz, 10,687GHz. Các cảm biến sê-ri PD-V9 được sử dụng rộng rãi trong các sản phẩm ứng dụng bảo mật và giám sát, cảm biến cửa tự động, đèn cảm biến di động, cảm biến IoT, cảm biến tốc độ và các sản phẩm cảm biến di động khác nhau.
Cảm biến có phát hiện góc lớn mặt phẳng H và phát hiện góc nhỏ Eplan. Người dùng có thể sửa cảm biến ở các góc khác nhau khi cần thiết trong quá trình sử dụng. Như thể người dùng muốn dòng điện làm việc của cảm biến càng nhỏ càng tốt, bạn có thể đặt chế độ cấp nguồn của cảm biến thành chế độ PWM (chu kỳ nhiệm vụ), có thể giảm hiệu quả dòng điện làm việc.
Các vấn đề có thể gặp phải
Khi người dùng gặp phải các vấn đề sau trong khi sử dụng hoặc thay thế trực tiếp cảm biến ban đầu.
1. Sử dụng đầu tiên:
Khi bạn đang sử dụng mô-đun cảm biến lò vi sóng Doppler PD-V9-S lần đầu tiên và lần đầu tiên gặp độ nhạy cao hoặc độ nhạy không đủ, trước tiên bạn nên kiểm tra trạng thái cài đặt khuếch đại của mạch khuếch đại. Và liệu phương pháp tính toán được MCU sử dụng để xử lý tín hiệu có phù hợp hay không. Nói chung, thật dễ dàng để tìm một giải pháp.
2. Các vấn đề có thể phát sinh khi thay thế trực tiếp các cảm biến được sử dụng trước đó:
Khi thay thế trực tiếp các cảm biến được sử dụng trước đó, cũng có thể có các vấn đề về độ nhạy cao và độ nhạy thấp, có thể dễ dàng giải quyết. Đơn giản chỉ cần tăng mạch khuếch đại hoặc giảm mức tăng của mạch khuếch đại là đủ. Không cần phải xem xét thuật toán xử lý tín hiệu của MCU.
Trợ giúp mà người mới bắt đầu có thể cần khi sử dụng:
Nếu bạn gặp khó khăn trong khi sử dụng các cảm biến sê-ri PD-V9 và cần hỗ trợ. Bạn có thể liên hệ với chúng tôi qua email. Nói chung, câu trả lời có thể được lấy.
Giới thiệu sản phẩm:
Việc giới thiệu sản phẩm có thể được sửa đổi và cải thiện bằng PDLUX bất cứ lúc nào khi cần thiết. Không nhất thiết phải mọi người sẽ được thông báo một cách kịp thời.
