PDLUX PD-M330-K 24GHZ MMWAVE CUỘC SỐNG PHÁT TRIỂN LIFT
Sử dụng FMCW để phát hiện mọi người trong một khu vực cụ thể. Bằng cách kết hợp xử lý tín hiệu radar với thuật toán phát hiện chính xác của con người, có thể đạt được độ nhạy cao của con người, có thể phát hiện các mục tiêu di chuyển và cố định của con người. Sự hiện diện sinh học (chủ yếu là cơ thể con người) với các đặc điểm như thở và nhịp tim trong phạm vi phát hiện được phát hiện, để cơ thể con người có thể được cảm nhận mà không có chuyển động của cơ thể, bao gồm cả người ngủ.
Người mẫu:PD-M330-K
Gửi yêu cầu
Bản tóm tắt
Sử dụng FMCW để phát hiện mọi người trong một khu vực cụ thể. Bằng cách kết hợp xử lý tín hiệu radar với thuật toán phát hiện chính xác của con người, có thể đạt được độ nhạy cao của con người, có thể phát hiện các mục tiêu di chuyển và cố định của con người. Sự hiện diện sinh học (chủ yếu là cơ thể con người) với các đặc điểm như thở và nhịp tim trong phạm vi phát hiện được phát hiện, để cơ thể con người có thể được cảm nhận mà không có chuyển động của cơ thể, bao gồm cả người ngủ.
Thông số kỹ thuật
| Tần suất hoạt động: | 24-24,2GHz |
| Tải định mức: | 800W (điện trở)/300W (điện dung) |
| Điện áp định mức: | 100-240V AC, 50/60Hz |
| Tín hiệu đầu ra: | Công tắc bật/tắt |
| Tiêu thụ năng lượng dự phòng: | <0,4W |
| Chiều cao cài đặt: | 2-3m |
| Bán kính phát hiện: | > 3M (với phạm vi phát hiện Bán kính 1-3 mét) Di chuyển Bán kính phát hiện đến 3-6m. |
| Phạm vi điều khiển ánh sáng: | 5-300lux - ban ngày |
| Độ trễ tắt máy: | 5 giây đến 3 phút (đặt thời gian tắt trễ khi cần thiết) Cấp độ bảo vệ IP20 |

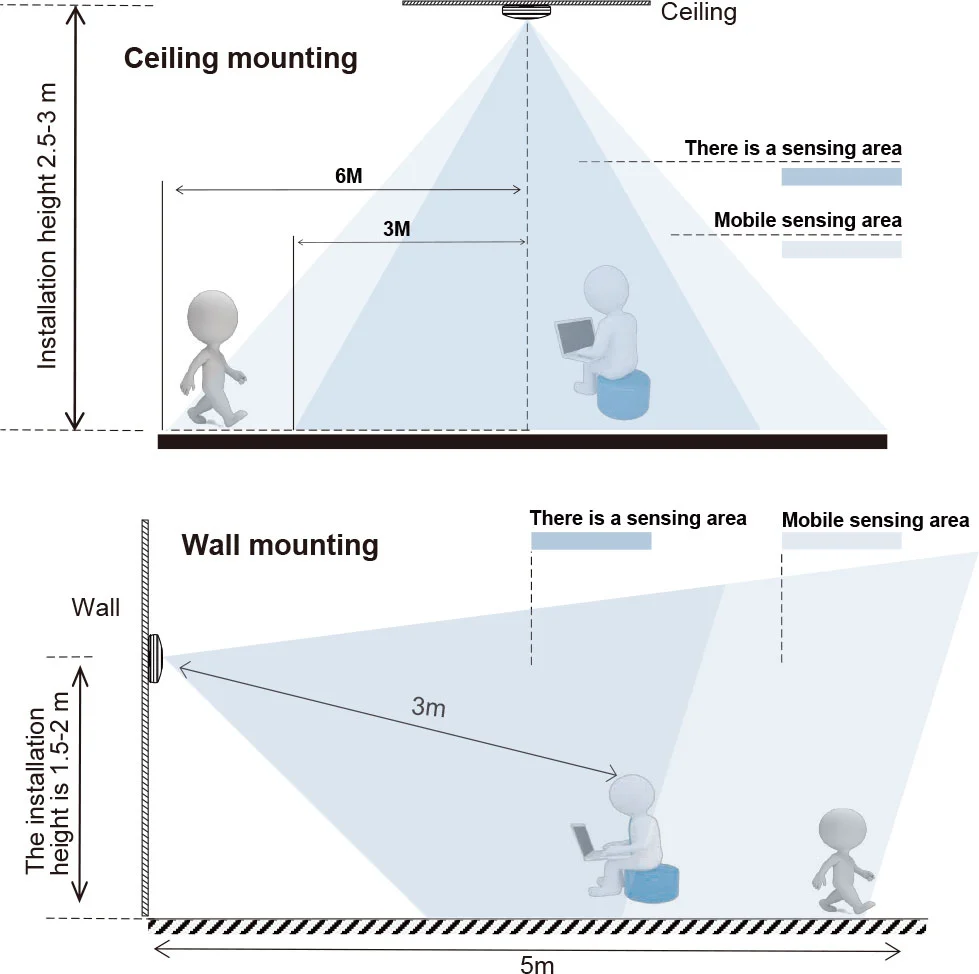

Sơ đồ phân phối khu vực phát hiện
Chức năng
Xác định ngày và đêm tự động. Có thể điều chỉnh ánh sáng xung quanh theo mong muốn của bạn: Khi quay sang mặt trời (tối đa), nó sẽ hoạt động vào ban ngày và vào ban đêm. Khi chuyển sang mặt trăng (phút), nó sẽ chỉ hoạt động trong hoàn cảnh dưới 10lux. Đối với điều chỉnh, vui lòng tham khảo cách kiểm tra.
Giảm thời gian được thêm vào liên tục: khi nhận được tín hiệu cảm ứng thứ hai sau cuộn cảm đầu tiên, nó sẽ tính thời gian một lần nữa trên phần còn lại của lần đầu tiên giảm thời gian. (Đặt thời gian)
Điều chỉnh độ trễ: Có thể được đặt khi cần thiết. Giá trị tối thiểu là 5 giây và giá trị tối đa là 3 phút

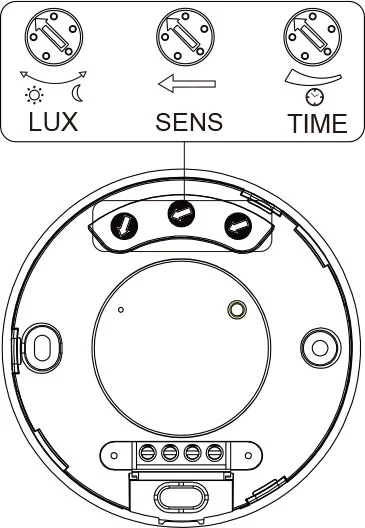

(1) Cài đặt kiểm soát ánh sáng
Điều chỉnh đèn làm việc. Quay theo chiều kim đồng hồ để tăng nó và xoay ngược chiều kim đồng hồ để giảm nó. Khi chuyển sang MINI, nó sẽ chỉ hoạt động bên dưới sự kiểm soát ánh sáng khoảng 10Lux, khi chuyển sang tối đa, nó có thể hoạt động bất kỳ điều khiển ánh sáng nào.
(2) cài đặt thời gian
Điều chỉnh cài đặt thời gian của công việc tải. Quay theo chiều kim đồng hồ để tăng nó và quay ngược chiều kim đồng hồ để giảm nó. Cài đặt thời gian là khoảng 3 phút khi chuyển sang tối đa và cài đặt thời gian là khoảng 5 giây khi chuyển sang tối thiểu.
(3) Cài đặt phạm vi phát hiện (độ nhạy)
Khoảng cách phát hiện là tối thiểu khi xoay ngược chiều kim đồng hồ và tối đa khi xoay theo chiều kim đồng hồ xuống đáy.
Phạm vi tối đa của mục tiêu phát hiện radar là khoảng cách đường thẳng 6m giữa cơ thể con người và cảm biến và phạm vi phát hiện là 1-6m.
Lưu ý: Khi ánh sáng tự động tắt, sẽ mất 1 giây trước khi cảm biến sẵn sàng phát hiện chuyển động khác, nghĩa là chỉ phát hiện ra 1 giây sau đó, ánh sáng mới có thể tự động bật.
Nó chủ yếu là để điều chỉnh thời gian trễ từ thời điểm tín hiệu được phát hiện và tự động nhẹ cho đến khi tự động tắt ánh sáng. Bạn có thể xác định thời gian trễ cho nhu cầu thực tế của bạn. Nhưng bạn tốt hơn nên giảm thời gian trễ vì lợi ích tiết kiệm năng lượng, vì cảm biến hồng ngoại có chức năng cảm biến liên tục, nghĩa là, bất kỳ chuyển động nào được phát hiện trước khi thời gian trễ trôi qua sẽ khởi động lại bộ đếm thời gian và ánh sáng sẽ chỉ tiếp tục nếu có con người trong phạm vi phát hiện.

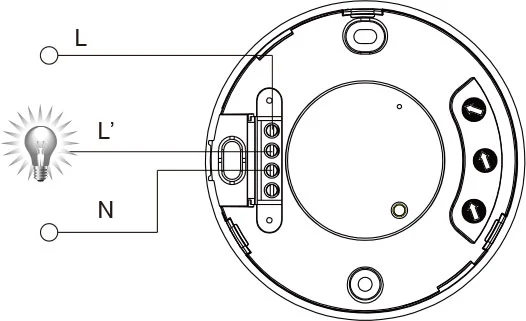

Sơ đồ dây kết nối
● Kết nối N, L với nguồn;
● Kết nối N, L, với tải.

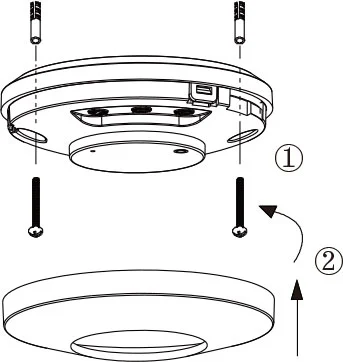

Hướng dẫn cài đặt
GHI CHÚ:
Trước khi cài đặt công tắc tắt nguồn
Bài kiểm tra
1. Biến núm Lux theo chiều kim đồng hồ thành tối đa (mặt trời). Xoay núm thời gian ngược chiều kim đồng hồ sang núm cảm biến tối thiểu.
2. Sau khi bật nguồn, nếu không phát hiện ra tín hiệu liên tục, tải được kiểm soát sẽ ngừng hoạt động sau 5 giây đến 3 phút.
3. Sau khi được phát hiện, tải hoạt động và đèn báo được bật. Sau 5 giây đến 3 phút, nếu không phát hiện ra tín hiệu liên tục, ánh sáng chỉ báo ngừng hoạt động. Nếu một tín hiệu được phát hiện sau 5 giây, tải sẽ bắt đầu hoạt động, đèn báo sẽ sáng lên và ngừng hoạt động sau 5 giây đến 3 phút. Tại thời điểm này, không có tín hiệu liên tục được phát hiện.
4. Xoay núm Lux ngược chiều kim đồng hồ đến mức tối thiểu. Nếu thử nghiệm được thực hiện ở 10Lux trở lên, tải không hoạt động sau khi tải cảm ứng ngừng hoạt động; Nhưng nếu bạn che cửa sổ phát hiện bằng một vật thể mờ (khăn, v.v.), tải sẽ hoạt động. Trong trường hợp không có tín hiệu cảm biến, tải sẽ ngừng hoạt động trong vòng 5 giây đến 3 phút.
Hướng dẫn này dành cho chương trình nội dung hiện tại của sản phẩm này, có bất kỳ thay đổi và sửa đổi nào đối với nhà sản xuất mà không cần thông báo trước!
Nó bị cấm hoàn toàn để sao chép nội dung của hướng dẫn sử dụng cho bất kỳ mục đích nào khác mà không có sự cho phép của công ty.
