PDLUX PD-V12360A/B K

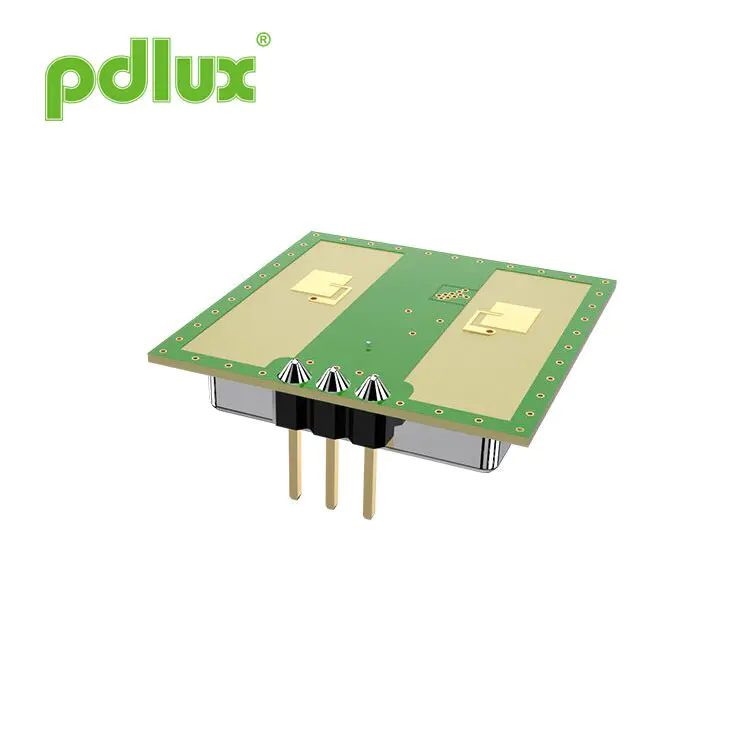

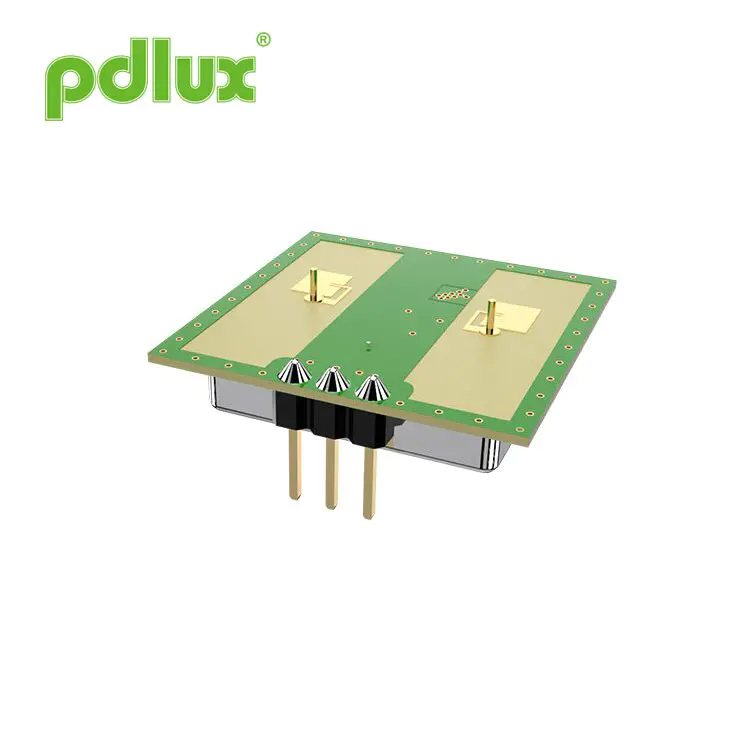

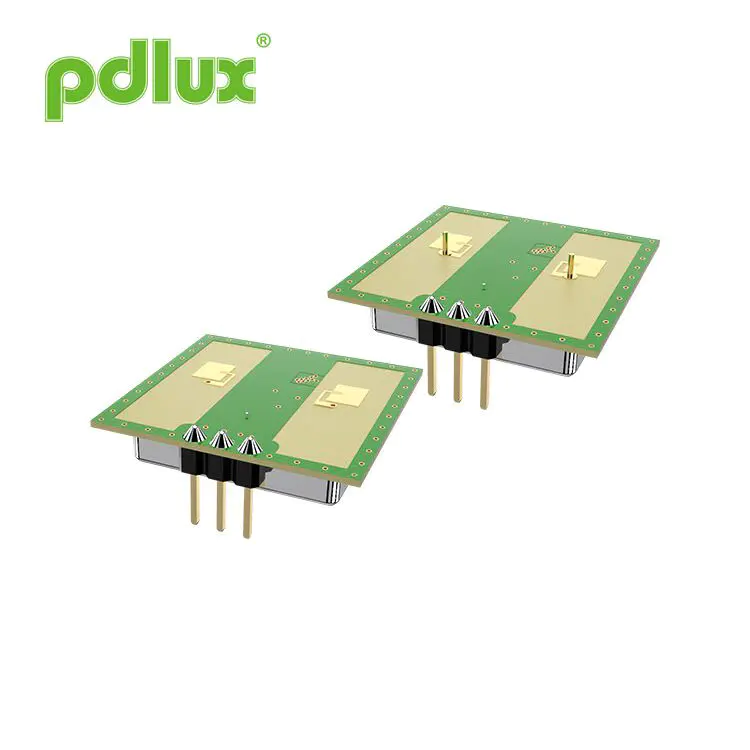

PDLUX PD-V12360A/B cảm biến chuyển động độ nhạy cao K-Band cho SMART Switch & Security là một cảm biến có độ nhạy cao được cấp bằng sáng chế được phát triển bởi nhóm kỹ thuật của PDLUX để phát hiện 360 độ K. Điều này bao gồm V12360A và V12360B. Sự khác biệt về hiệu suất giữa A và B nằm trong bán kính phát hiện khác nhau.
Người mẫu:PD-V12360A/B
Gửi yêu cầu
PD-V12360A/B 24.125GHz Cảm biến chuyển động vi sóng
Ứng dụng
.Công tắc thông minh
.Công tắc treo tường
.Kẻ xâm nhập phát hiện

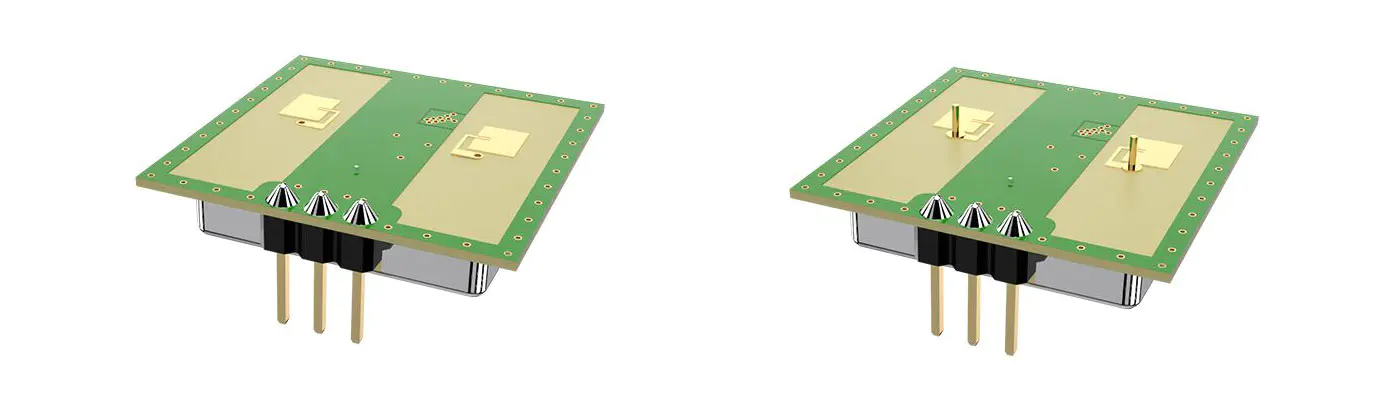

Cảm biến sê-ri PD-V12360 là cảm biến có độ nhạy cao được cấp bằng sáng chế được phát triển bởi Đội ngũ kỹ thuật của PDLUX để phát hiện 360 độ K. Cảm biến chuyển động độ nhạy cao PDLUX PD-V12360A/B này cho Công tắc & Bảo mật thông minh bao gồm V12360A và V12360B. Sự khác biệt về hiệu suất giữa A và B nằm ở các phát hiện khác nhau bán kính. Khi được cài đặt ở độ cao thấp, góc phát hiện của V12360A lớn hơn thế của V12360B. Góc phát hiện 360 độ của V12360A là 120 độ (vui lòng tham khảo với hình bên dưới), có thể được sử dụng để cài đặt các sản phẩm có chiều cao nhỏ hơn 5 mét. Góc phát hiện 360 độ của V12360B là 80 độ, có thể được sử dụng Để cài đặt các sản phẩm có chiều cao dưới 10 mét. (Vui lòng tham khảo những điều sau đây hình ảnh). Việc mở rộng độ nhạy phát hiện của nó phụ thuộc vào tỷ lệ nhiễu tín hiệu của Mạch khuếch đại được thiết kế bởi người dùng và thuật toán chương trình của MCU. Do phạm vi ứng dụng rộng và linh hoạt của loại cảm biến tương tự này. Nó vẫn còn được sử dụng rộng rãi.

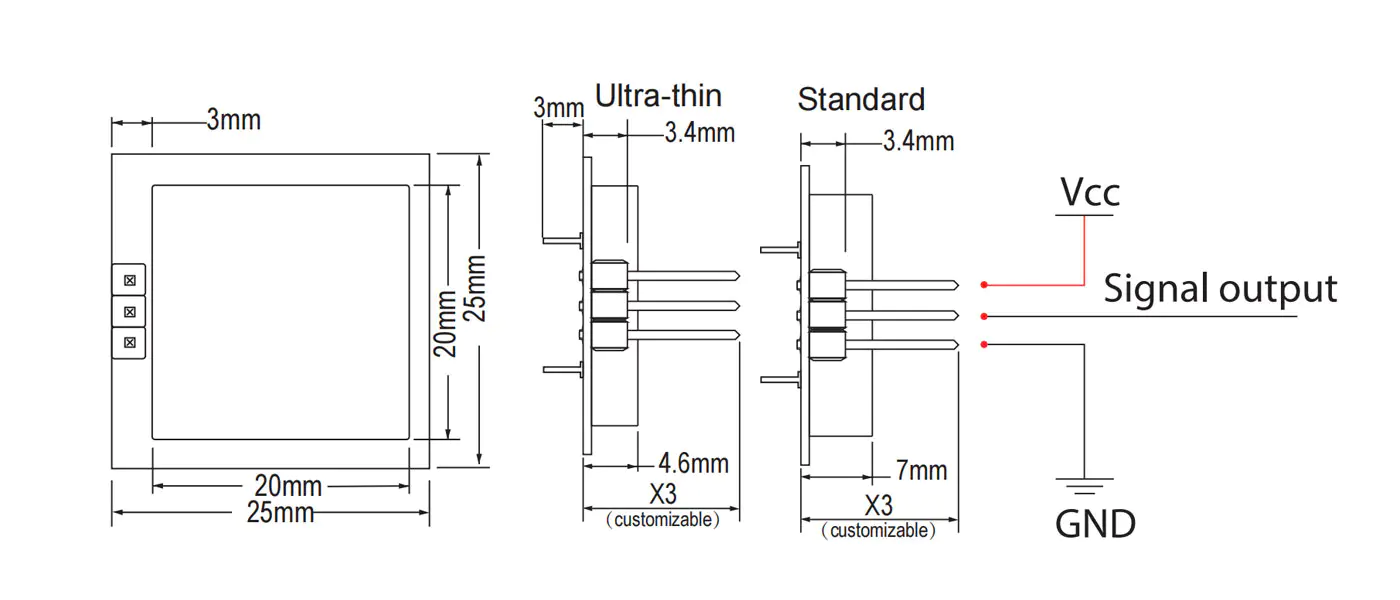

Kích thước sản phẩm

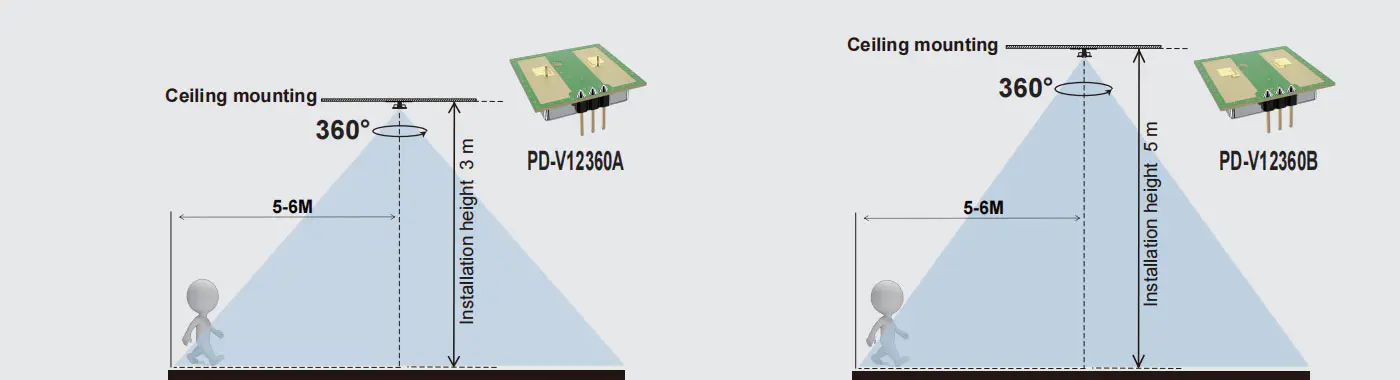

Phạm vi phát hiện
Thông số kỹ thuật
| Tham số | Ghi chú | Tối thiểu | TYP | Tối đa | Đơn vị |
| Cung cấp điện áp | VCC | 3.0 | 5.0 | 5.25 | V |
| Tiêu thụ hiện tại | ICC | 20 | 35 | 38 | MA |
| Chế độ hoạt động | Được cung cấp bởi PWM, nó có thể kiểm soát dòng điện làm việc ở 3-15mA | ||||
| Chiều rộng xung | Tpulse | 10 | μs | ||
| Nhiệt độ hoạt động | Đứng đầu | -30 ~+85 | ℃ | ||
| Nhiệt độ lưu trữ | TSTG | -10 | +60 | ℃ | |
| Thời gian ổn định |
|
<5 | μsec | ||
| Tiếng ồn |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Cài đặt tần số | f | 24.000 | 24.125 | 24.250 | GHz |
| Một công suất bức xạ (AUTHP) | Bĩu môi | <2.0 | <2.5 | <3.0 | MW |
| Lưu trữ độ ẩm xung quanh | 45%~ 65% | Rh | |||
Cảnh báo: Phạm vi phát hiện thực tế có liên quan đến mức tăng khuếch đại tín hiệu của mạch, bố cục tổng thể của PCBA và ngưỡng của MCU.
Note1: Phát thải bức xạ được thiết kế để đáp ứng các quy tắc của FCC và CE.
Note2: Độ bền tín hiệu nhận được (RSS) được đo tại tổng số 1 cách mất đường dẫn là 70dB.
Note3: Các điện áp nhiễu được đo từ 10Hz đến 100Hz tại cổng đầu ra, bên trong buồng phản cảm. Note4: Hoạt động xung
Nhắc nhở đặc biệt
Do tổng độ dày của bảng mạch chỉ 0,52mm. Áp dụng lực bên quá mức vào các chân có thể làm cho lá đồng bị vỡ. Gây ra Sự cố cảm biến.
