Cảm biến hồng ngoại không có công nghệ chéo

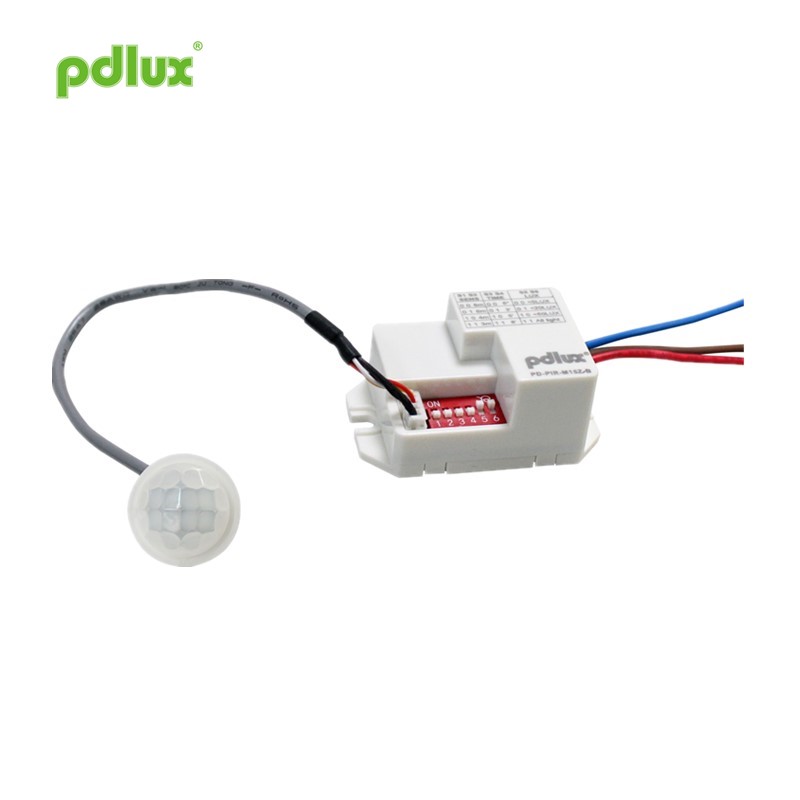

Hướng dẫn cảm biến hồng ngoại PD-PIR-M15Z-B

Bản tóm tắt

Cảm biến hồng ngoại không có công nghệ Crossing là một công nghệ kỹ thuật số của phiên bản mới nhất của cảm biến hồng ngoại. Áp dụng cảm biến hồng ngoại SMD chống cháy. Ống kính đẹp hơn cũng được trang bị chỉ báo trạng thái cảm biến và cảm biến nhạy cảm. Cảm biến hồng ngoại không có công nghệ chéo áp dụng công nghệ chuyển đổi điểm hình sin tính toán chính xác kỹ thuật số, có khả năng hiện tại xung lực và không thể so sánh với các sản phẩm thông thường. Có thể được gắn vào bất kỳ tải khác nhau. Vui lòng tham khảo phần giới thiệu sau đây để biết chi tiết.

Chức năng

Thông số kỹ thuật của cảm biến hồng ngoại công nghệ chéo không

Nguồn năng lượng: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Tất cả các tải: tối đa 1200W. （220-240VAC）
Tối đa 600W. （100-130VAC）
Dòng điện tăng: 50A/500μS
Góc phát hiện: 100 °
Nhiệt độ làm việc: -20 ~+40 ° C.
Độ ẩm làm việc: ≤93%rh

Thông tin cảm biến

Ứng dụng

Cảm biến hồng ngoại không có công nghệ chéo có thể được sử dụng với bất kỳ sản phẩm nào hoặc nó có thể được cài đặt và sử dụng độc lập. Có hai phương pháp cài đặt: tường và trần.
Vd, thêm cảm biến, từ một ánh sáng bình thường đến đèn cảm biến tự động.

Sơ đồ dây kết nối 1. Kết nối màu nâu và màu xanh với năng lượng; 2. Kết nối màu đỏ và màu xanh với tải.

Chú ý
● Trình cài đặt nên có thợ điện hoặc kinh nghiệm có liên quan;
● Không cài đặt máy này ở những nơi tiếp xúc với ánh sáng mặt trời trực tiếp, trong đó dòng điện và nhiệt độ thay đổi đáng kể, chẳng hạn như điều hòa không khí và sưởi ấm;
● Không chọn các đối tượng rocking làm cơ sở cài đặt;
● Trước phạm vi cảm biến, không có chướng ngại vật hoặc đối tượng chuyển động ảnh hưởng đến phát hiện của nó.
● Nhiệt độ môi trường càng cao, độ nhạy của cảm biến càng thấp! Khoảng cách phát hiện danh nghĩa trong hướng dẫn là khoảng cách khi nhiệt độ môi trường là 22-24 ° C.
Tại nhà máy, độ nhạy được đặt thành 6 mét.

Nhận xét
1. điểm phần ống kính của cảm biến về phía nơi cơ thể con người thường di chuyển.
2. Phần ống kính ở vị trí mà ánh sáng tự nhiên đạt đến, để cảm biến nhạy cảm bên trong ống kính có thể cảm nhận rõ hơn sự chiếu sáng môi trường.
Lưu ý: Chiều cao cơ thể con người là khác nhau, tốc độ chuyển động là khác nhau, độ nhạy cũng khác nhau. Tốc độ di chuyển là 1,0 đến 1,5m / giây. Nếu kích thước và tốc độ thay đổi chuyển động của một người, khoảng cách phát hiện cũng vậy.

CHÚ Ý:
Khi bắt đầu sử dụng sản phẩm cảm biến lần đầu tiên, bạn cần chú ý đến các mục sau:
1. Sức mạnh đầu tiên cần phải đợi 30 giây, tránh xa nơi cảm biến có thể phát hiện. Sau khi ánh sáng được tự động tắt, cơ thể con người đi vào phạm vi phát hiện của cảm biến và di chuyển theo hướng chuyển động thông thường. Cảm biến có thể phát hiện và kiểm soát tải để bắt đầu hoạt động.
2. Đối với các phương pháp điều chỉnh của Lux, thời gian trễ và độ nhạy, vui lòng tham khảo nội dung trong sơ đồ của A, B và C để vận hành.

Khi sử dụng sản phẩm này, vui lòng điều chỉnh độ nhạy với vị trí thích hợp bạn cần. Không điều chỉnh độ nhạy với mức tối đa, để không khiến sản phẩm không hoạt động bình thường do hành động sai. Chuyển động gây ra bởi động vật nhỏ và sự can thiệp từ lưới điện có thể khiến sản phẩm bị trục trặc.
Khi sản phẩm không thể hoạt động bình thường, vui lòng cố gắng giảm độ nhạy một cách thích hợp, sau đó kiểm tra.

Hướng dẫn này là nội dung của chương trình sản phẩm, chúng tôi sẽ không thông báo riêng cho bạn. Nó bị cấm hoàn toàn để sao chép nội dung của hướng dẫn sử dụng cho bất kỳ mục đích nào khác mà không có sự cho phép của công ty.
