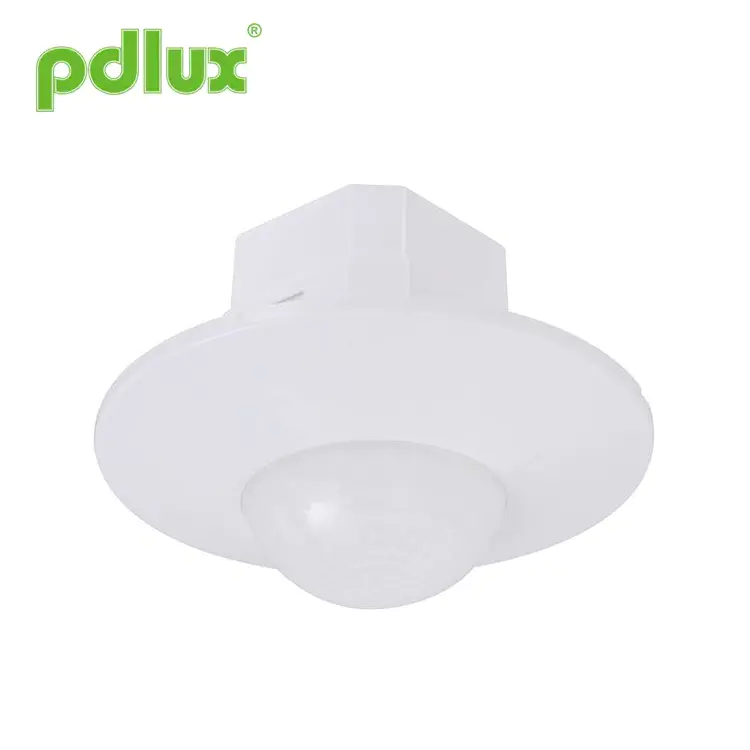

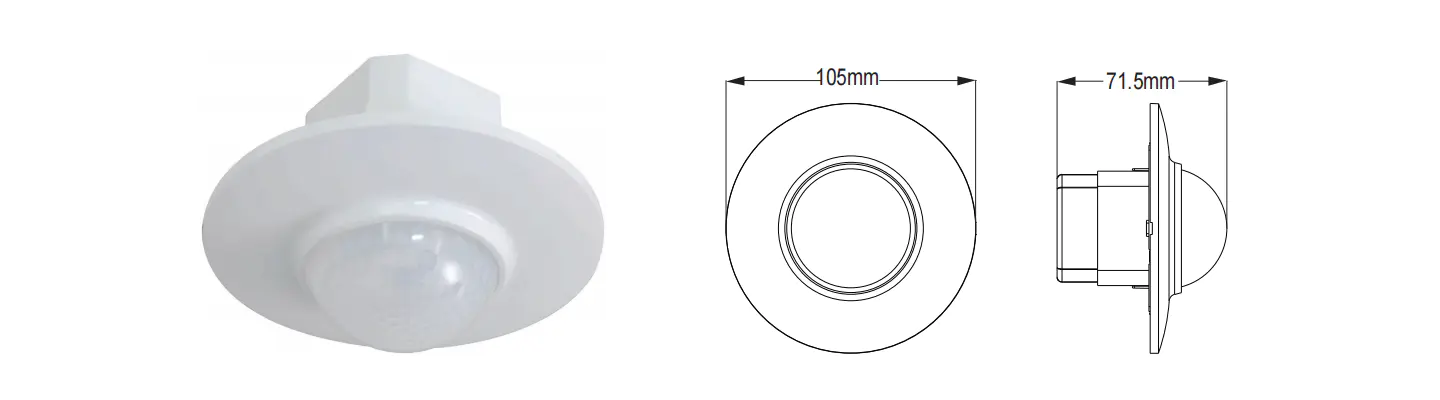

Cảm biến chuyển động hồng ngoại trần 360° PD-PIR200A

Bản tóm tắt

Sản phẩm này là một công tắc tiết kiệm năng lượng mới, sử dụng máy dò độ nhạy tốt, mạch tích hợp và SMT. Nó tập hợp tính tự động, an toàn tiện lợi, tiết kiệm năng lượng và các chức năng thiết thực. Một máy dò bên trong tạo ra trường phát hiện phạm vi rộng, nó sử dụng năng lượng hồng ngoại từ con người làm nguồn tín hiệu điều khiển, nó có thể bắt đầu tải ngay khi một người đi vào trường phát hiện. Nó có thể tự động xác định ngày và đêm. Nó dễ dàng cài đặt và sử dụng rộng rãi, sở hữu các chức năng hiển thị sức mạnh và hiển thị phát hiện.

Thông số kỹ thuật

Nguồn điện	220-240VAC/100-130VAC	Tần số nguồn	50/60Hz
Tải điện trở	Tối đa 1200W. Tối đa 230V/600W. 110V	Cài đặt thời gian:	tối thiểu: 8±3 giây tối đa: 7±2 phút (có thể điều chỉnh)
Góc phát hiện	360 độ	Phạm vi phát hiện (22°C)	Tối đa 8m (đường kính) (có thể điều chỉnh)
Kiểm soát ánh sáng	<3LUX-ánh sáng ban ngày (có thể điều chỉnh)	Nhiệt độ làm việc	-10°C~+40°C
Tiêu thụ điện năng	0,45W (tĩnh 0,1W)	Chiều cao lắp đặt	2,5 ~ 3,5m
Tốc độ chuyển động phát hiện	0,6-1,5m/giây	Độ ẩm làm việc	<93%RH

Lưu ý: Khi sử dụng song song các tải khác nhau, cần phải hiểu đầy đủ các đặc tính của tải và tải có dòng điện khởi động đặc biệt lớn sẽ gây hư hỏng sớm cho rơle bên trong cuộn cảm. Nếu có nhiều sự không chắc chắn về tải đang được sử dụng, một bản nâng cấp phiên bản được thiết kế đặc biệt để chịu được dòng điện khởi động có thể được tùy chỉnh.

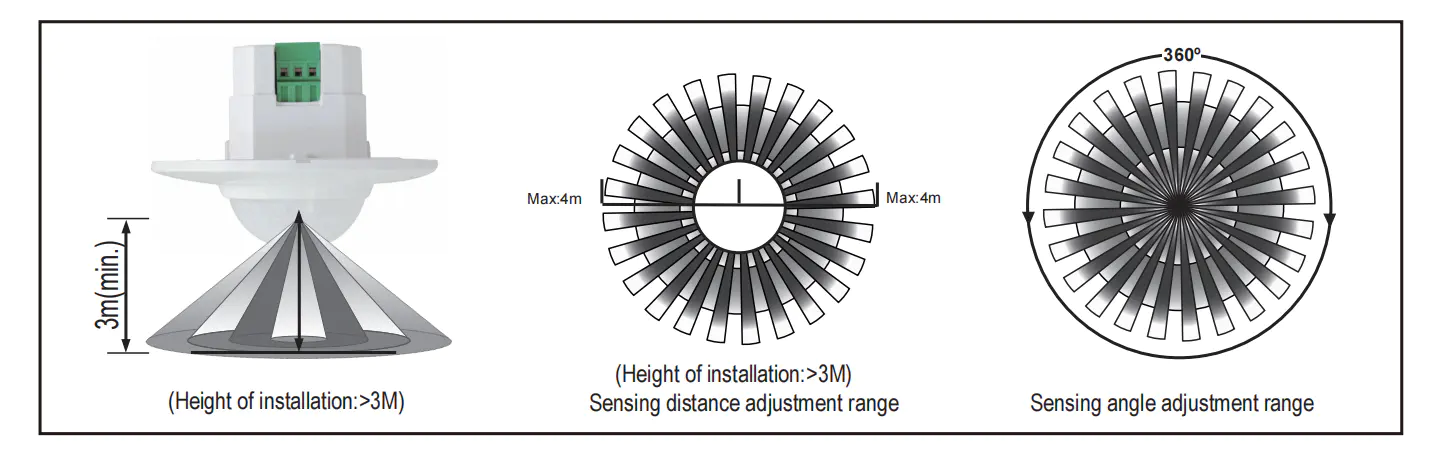

Thông tin cảm biến

Chức năng

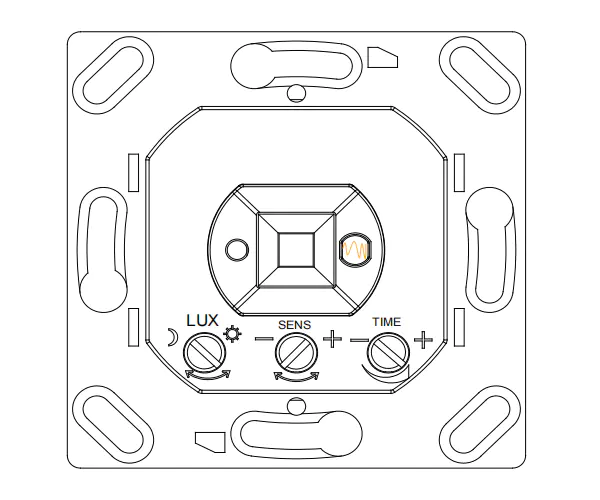

·Tự động xác định ngày và đêm. Có thể điều chỉnh ánh sáng theo ý muốn: khi chuyển sang SUN (tối đa), nó sẽ hoạt động vào ban ngày và ban đêm. Khi chuyển sang MẶT TRĂNG (phút), nó sẽ chỉ hoạt động trong hoàn cảnh dưới 3LUX. Về phần Điều chỉnh, vui lòng tham khảo cách thử nghiệm.
·Phạm vi phát hiện có thể được đặt theo vị trí lắp đặt và trường phát hiện.
·Chương trình phát hiện: đèn LED sẽ nhấp nháy hai lần mỗi giây khi nhận được tín hiệu.
· Cài đặt thời gian được bổ sung liên tục: khi nhận được tín hiệu cảm ứng thứ hai sau cuộn cảm thứ nhất, nó sẽ tính toán thời gian một lần nữa trong thời gian còn lại của lần cài đặt cơ bản đầu tiên. (Đặt thời gian)
·Điều chỉnh cài đặt thời gian: có thể được đặt theo mong muốn của bạn. Tối thiểu là 8±3 giây; tối đa là 7±2 phút.

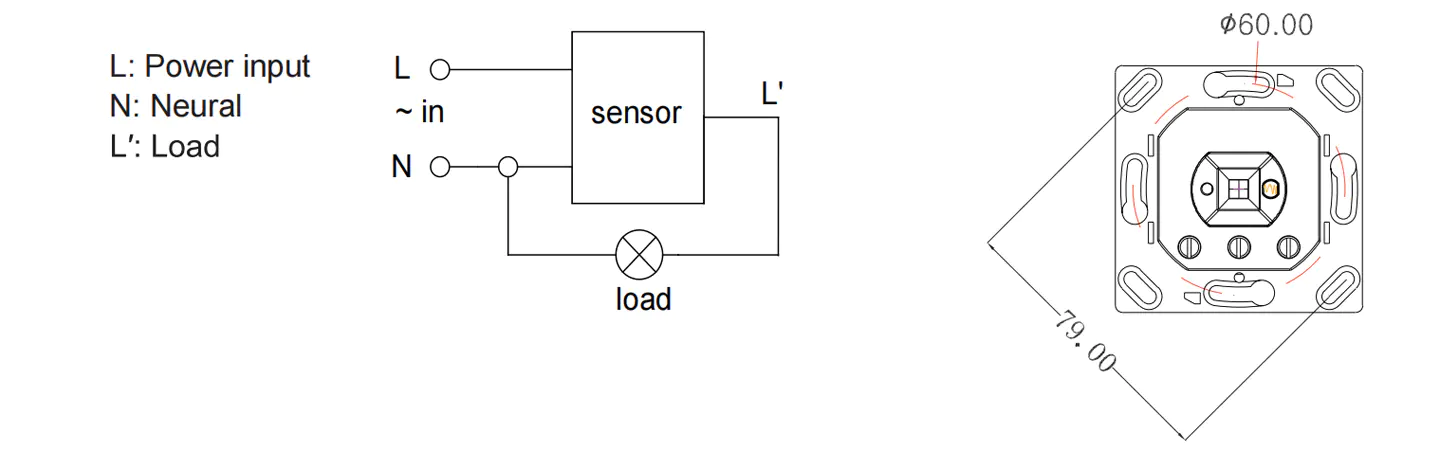

Sơ đồ dây kết nối



LƯU Ý: Khi sử dụng sản phẩm này, vui lòng điều chỉnh độ nhạy đến vị trí thích hợp mà bạn cần, vui lòng không điều chỉnh độ nhạy ở mức tối đa, để tránh sản phẩm không hoạt động. hoạt động bình thường do chuyển động sai. Vì độ nhạy quá cao nên dễ dàng phát hiện chuyển động sai do gió thổi lá và rèm, động vật nhỏ và chuyển động sai do nhiễu của lưới điện và thiết bị điện. Tất cả những điều đó dẫn đến sản phẩm không hoạt động bình thường !
Khi sản phẩm không hoạt động bình thường, vui lòng thử giảm độ nhạy một cách thích hợp rồi kiểm tra.

Ghi chú

Nên được lắp đặt bởi thợ điện hoặc người có kinh nghiệm.
Tránh cài đặt nó trên các đối tượng bất ổn.
Không được có vật cản và vật thể chuyển động phía trước cửa sổ phát hiện ảnh hưởng đến việc phát hiện.
Tránh lắp đặt nó gần các khu vực thay đổi nhiệt độ không khí như điều hòa, hệ thống sưởi trung tâm, v.v.
Vì sự an toàn của bạn, vui lòng không mở nắp khi bạn thấy vướng víu sau khi lắp đặt.
Nếu có sự khác biệt giữa sản phẩm và hướng dẫn, vui lòng tham khảo sản phẩm là chủ yếu.

Một số vấn đề và cách giải quyết

Tải không hoạt động:
a.Xin vui lòng kiểm tra kết nối nguồn và tải có chính xác không.
b.Kiểm tra xem tải có tốt không.
c.Kiểm tra xem đèn làm việc có tương ứng với điều khiển ánh sáng hay không.

Độ nhạy kém:
a. Vui lòng kiểm tra xem có vật cản phía trước cửa sổ phát hiện để ảnh hưởng đến việc nhận tín hiệu hay không.
b.Hãy kiểm tra xem nhiệt độ môi trường có quá cao không.
c. Vui lòng kiểm tra xem nguồn tín hiệu có nằm trong trường phát hiện hay không.
d. Vui lòng kiểm tra xem chiều cao lắp đặt có tương ứng với chiều cao hiển thị trong hướng dẫn hay không.
e.Hãy kiểm tra xem hướng di chuyển có đúng không.

Cảm biến không thể tự động đóng tải:
Một. Kiểm tra xem có tín hiệu liên tục trong các trường phát hiện hay không.
b. Kiểm tra xem cài đặt thời gian có được đặt thành dài nhất không.
c. Kiểm tra xem nguồn điện có phù hợp với hướng dẫn hay không.
d. Kiểm tra xem sự thay đổi nhiệt độ có rõ ràng ở gần cảm biến hay không, chẳng hạn như điều hòa không khí hoặc hệ thống sưởi trung tâm, v.v.



·Khi sử dụng trong các môi trường khác nhau, vui lòng không điều chỉnh độ nhạy ở mức cao nhất.
Vì điều đó rất dễ dẫn đến trục trặc.
●Vui lòng xác nhận bằng cách cài đặt chuyên nghiệp.
●Hãy cắt nguồn điện trước khi thực hiện thao tác lắp đặt và gỡ bỏ.
●Hãy chắc chắn rằng bạn đã cắt điện vì mục đích an toàn.
●Việc vận hành không đúng gây ra tổn thất, nhà sản xuất không chịu bất kỳ trách nhiệm nào.
Chúng tôi cam kết nâng cao chất lượng và độ tin cậy của sản phẩm, tuy nhiên, tất cả các linh kiện điện tử đều có khả năng nhất định trở nên kém hiệu quả, điều này sẽ gây ra một số rắc rối. Khi thiết kế, chúng tôi đã chú ý đến các thiết kế dư thừa và áp dụng hạn ngạch an toàn để tránh mọi rắc rối. Hướng dẫn này, nếu không có sự cho phép của chúng tôi, không được sao chép cho bất kỳ mục đích nào khác.
