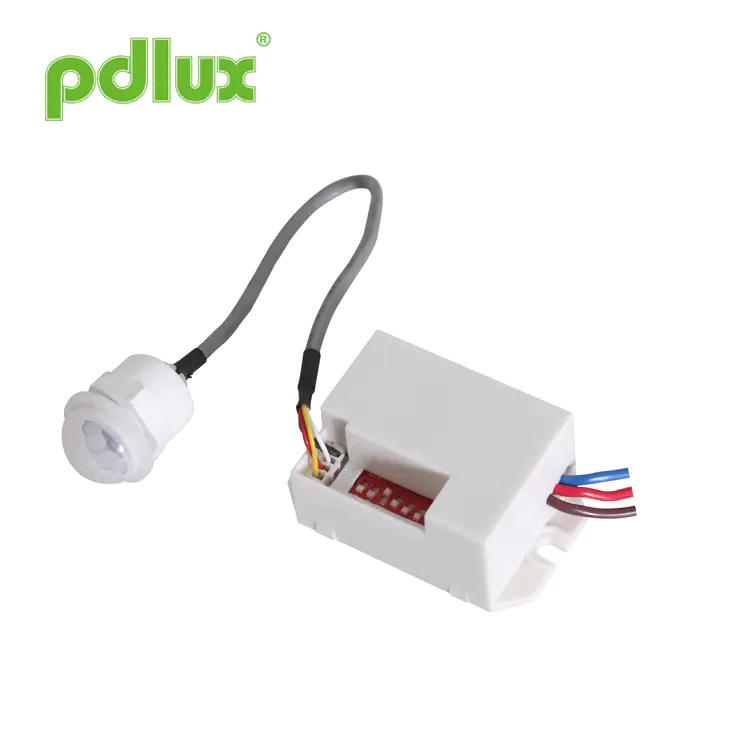

Pir Motion cảm biến Máy dò thông minh 220-240V/100-130V AC



Thông số kỹ thuật

Nguồn điện	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Cài đặt thời gian	5S 、 30S 1 phút 3 phút 、 5 phút 、 8 phút (có thể điều chỉnh)
Tải định mức	800W Max.TungSten (220-240VAC) 200W Max.FluorScent & LED (220-240VAC) 400W Max.TungSten (100-130VAC) Max.Fluorescent & LED 100W (100-130VAC)	Kiểm soát ánh sáng	<10Lux ~ 2000Lux (có thể điều chỉnh)
Phạm vi phát hiện	8m (22 ° C) (điều chỉnh)	Góc phát hiện	100 °
Nhiệt độ làm việc	-10 ~+40 ° C.	Độ ẩm làm việc	≤93%rh

Tên của mỗi phần

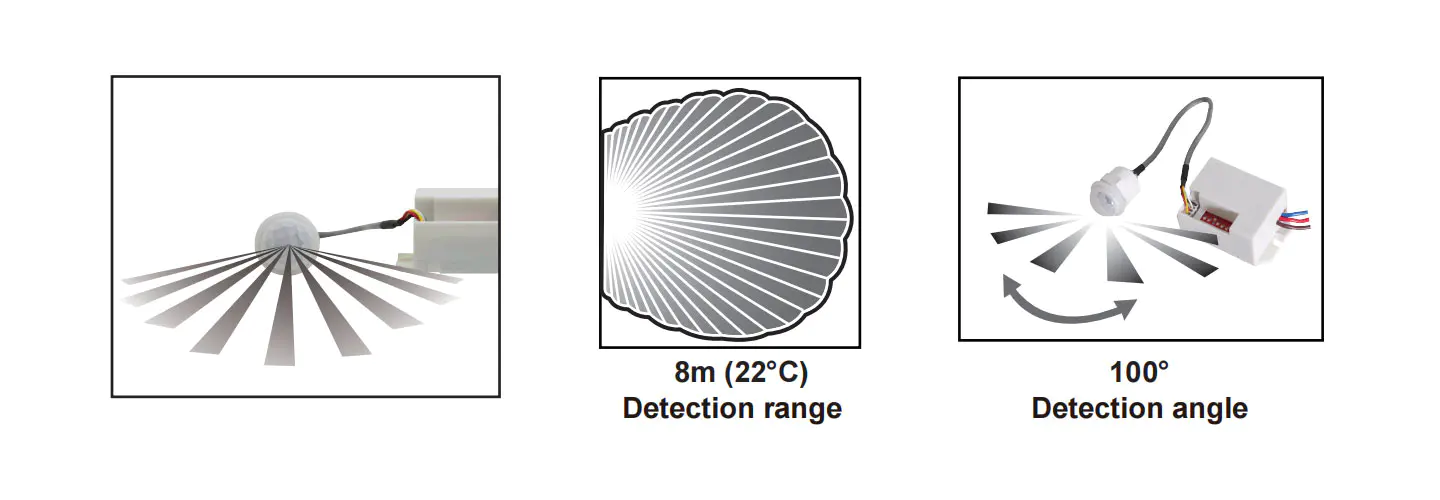

Thông tin cảm biến

Chức năng

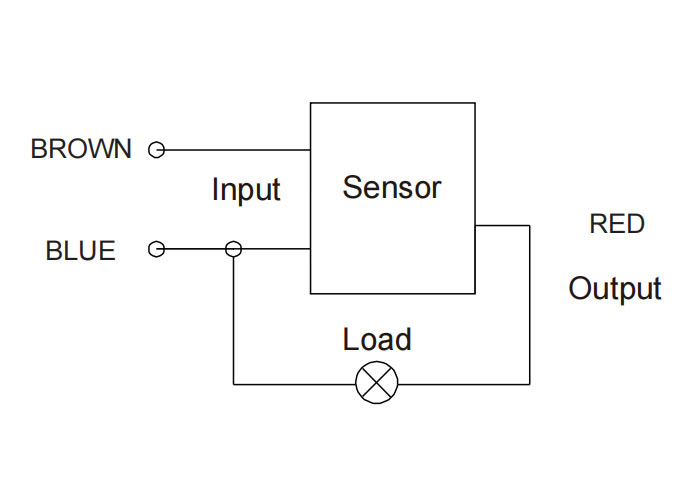

Sơ đồ dây kết nối

Cài đặt chuyển đổi nhúng

Chú ý: Khi sử dụng sản phẩm này, vui lòng điều chỉnh độ nhạy đối với một vị trí thích hợp bạn cần, vui lòng không điều chỉnh độ nhạy thành tối đa, để tránh sản phẩm không hoạt động bình thường do chuyển động sai. Vì độ nhạy quá cao dễ dàng phát hiện sai Chuyển động bằng gió thổi và rèm cửa, động vật nhỏ và chuyển động sai bằng cách can thiệp của lưới điện & thiết bị điện. Tất cả những người dẫn đầu sản phẩm không hoạt động bình thường!
Khi sản phẩm không hoạt động bình thường, vui lòng cố gắng giảm độ nhạy một cách thích hợp, và sau đó kiểm tra nó.

Bài kiểm tra

· Slide nhúng 5 đến vị trí và khác là ở vị trí ban đầu;
· Bật nguồn, sau khi tải tắt, cảm biến đi vào trạng thái làm việc ổn định;
· Cảm nhận được một lần, tải bật và sau 5s, nó tắt tự động;
· Nếu slide nhúng () vào vị trí, hãy kiểm tra nó vào ban ngày, cảm nhận nó, tải sẽ không được bật, bao gồm điện trở nhạy cảm với đối tượng mờ đục, cảm nhận nó một lần nữa, tải sẽ được bật và sau khi 5s quay Tắt tự động.

Cho những dịp

Nó có thể được lắp đặt trong nhà, hành lang và xây dựng công cộng.
Được cài đặt bên trong trên thiết bị với các vật liệu phi kim loại.
Vd, thêm cảm biến, từ một ánh sáng bình thường đến đèn cảm biến tự động.


Nguyên tắc hoạt động của kiểm soát ánh sáng


Nguyên tắc hoạt động của cài đặt thời gian


Chú ý đến cài đặt

Chú ý

· Nhân viên cài đặt nên là thợ điện hoặc có kinh nghiệm tương quan;
· Hãy chắc chắn không cài đặt thiết bị ở nơi mặt trời chiếu sáng, dòng điện và nhiệt độ thay đổi rõ ràng, ví dụ như điều hòa không khí, không khí ấm;
· Không chọn đối tượng Sway làm cơ sở cài đặt;
· Trước phạm vi ý nghĩa không nên có vật cản hoặc đối tượng di chuyển để ảnh hưởng đến việc phát hiện của nó.

Nhận xét

1. Giữ mặt cảm biến đến khu vực nơi con người thường di chuyển.
2. Giữ mặt cảm biến ở vị trí của ánh sáng xung quanh để có được cài đặt chiếu sáng chính xác hơn nhiều.
3. Nếu phát hiện lại tín hiệu trong cài đặt thời gian, cài đặt thời gian sẽ bị nói dối.

Một số vấn đề và cách giải quyết

1. Tải trọng không hoạt động:
Trả lời: Vui lòng kiểm tra xem hệ thống kết nối của nguồn và tải có chính xác không;
B: Vui lòng kiểm tra xem tải có tốt không;
C: Vui lòng kiểm tra xem bộ đèn làm việc có tương ứng với điều khiển ánh sáng không.
2. Sự nhạy cảm là kém:
Trả lời: Vui lòng kiểm tra xem có cản trở trước cửa sổ phát hiện để có hiệu lực để nhận tín hiệu không;
B: Vui lòng kiểm tra xem nhiệt độ môi trường có quá cao không;
C: Vui lòng kiểm tra xem nguồn tín hiệu cảm ứng có nằm trong các trường phát hiện không;
D: Vui lòng kiểm tra xem chiều cao cài đặt có tương ứng với chiều cao hiển thị trong hướng dẫn không;
E: Vui lòng kiểm tra xem định hướng di chuyển là chính xác.
3. Cảm biến không thể tự động tắt tải:
Trả lời: Vui lòng kiểm tra xem có tín hiệu liên tục trong trường phát hiện không;
B: Vui lòng kiểm tra xem cài đặt thời gian là dài nhất;
C: Vui lòng kiểm tra xem nguồn điện tương ứng với hướng dẫn;
D: Vui lòng kiểm tra xem nhiệt độ gần cảm biến có thay đổi rõ ràng không, chẳng hạn như điều kiện không khí hoặc hệ thống sưởi trung tâm, v.v.

● Khi được sử dụng trong các môi trường khác nhau, xin vui lòng không điều chỉnh độ nhạy ở mức cao nhất.
Bởi vì điều đó có thể dễ dàng dẫn đến sự cố.
● Vui lòng xác nhận với cài đặt tiền chuyên nghiệp.
● Vui lòng cắt nguồn điện trước khi cài đặt và loại bỏ hoạt động.
● Đảm bảo rằng bạn đã cắt nguồn điện cho các mục đích an toàn.
● Hoạt động không phù hợp gây ra tổn thất, nhà sản xuất không thực hiện bất kỳ trách nhiệm nào.
Chúng tôi cam kết thúc đẩy chất lượng và độ tin cậy của sản phẩm, tuy nhiên, tất cả các thành phần điện tử đều có một số xác suất nhất định để trở nên không hiệu quả, điều này sẽ gây ra một số rắc rối. Khi thiết kế, chúng tôi đã chú ý đến các thiết kế dư thừa và áp dụng hạn ngạch an toàn để tránh mọi rắc rối.
Hướng dẫn này, không có sự cho phép của chúng tôi, không nên được sao chép cho bất kỳ mục đích nào khác.
